MOEORW-951 10kV配网电缆在线故障精确定位系统

参考标准：GB13398-2008,DL/T971-2005

产品别名：10kV电力电缆故障定位仪、10kV配网电缆在线故障精确定位系统

产品特性：
※适用于 10kV 电压等级电缆的故障精确定位监测;
※系统能够便捷、及时、有效的对运行电缆进行状态监测和故障精确定位;
※可根据用户需求来定制产品；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

10kV配网电缆在线故障精确定位系统

背景意义
城市 10kV 配网目前广泛采用电缆进行输电，其能够满足供电可靠性、城市美观、占用地小的要求的同时，还能减少架空线高故障率带来的经济损失和人员伤亡。但电缆多在地下埋设，时刻面临土壤和地下水的腐蚀和意外挖掘破坏的侵害，所造成的突发性短路跳闸和渐发性绝缘缺陷隐患故障时有发生。由于缺乏及时有效的故障精确定位手段，导致对故障的巡检定位比较困难，供电停电时间较长，造成一些不良的社会影响。
我公司针对配网电缆故障故障巡检困难的问题，所研制的配网电缆在线故障精确定位系统能实时有效的在线监测电缆运行状态和故障精确定位。极大的提高了输电运维人员的工作效率，便捷了他们对运行电缆的日常维护和管理。

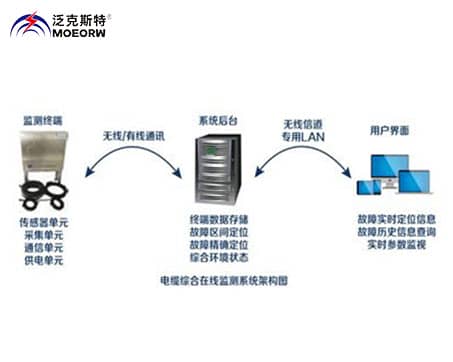

◆10kV配网电缆在线故障精确定位系统系统架构
10kV配网电缆在线故障精确定位系统适用于 10kV 电压等级电缆的故障精确定位监测。电缆故障定位在线监测系统采用分层结构设计，由前端数据采集、后台数据处理和数据访问三个部分。系统能够便捷、及时、有效的对运行电缆进行状态监测和故障精确定位。
1.分层结构设计：行波监测终端、后台数据中心、用户访问。
2.行波监测终端：故障行波的测量， GPRS 无线传输。
3.数据中心：记录行波数据，故障精确定位。
4.人机交互：短信自动推送、Web 端查询。

◆10kV配网电缆在线故障精确定位系统产品特点
特点一：在线式故障定位
系统利用电缆故障时的工频与行波信号实现在线实时定位，安全、可靠、方便、快捷，无需拆解电缆终端接头注入脉冲等额外操作；

特点二: 适用于各种故障类型
间歇性故障、永久性故障、高阻接地、金属性接地等各种故障类型均可利用本装置实现定位；

特点三：安装方便，无需解线
系统装置传感器采用卡钳式结构设计，卡装于电缆终端三相分离线芯上，不会对电缆造成任何物理性破坏。

◆10kV配网电缆在线故障精确定位系统技术参数
定位精度：≤5m
故障定位响应时间：≤10 分钟
故障定位响应时间：≤10 分钟
供电方式：负荷电流耦合取能，电流范围 30A～800A/市电
通信方式： GPRS/4G/无线通讯
工作温度： -40～80℃
相对湿度： 5%～100%RH
海拔高度：不高于 4000m
防护等级： IP65
免维护时间： 5 年
