地下管线探测仪

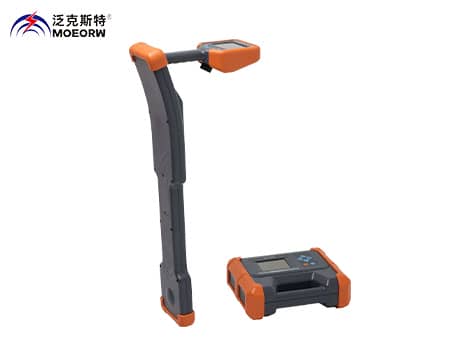

ME-9008地下管线探测仪

执行标准:GB 311—83
产品别称:地下管线探测仪、管线电缆综合探测仪、管线探测仪、电缆故障定位仪、路灯电缆故障测试仪、电缆故障探测仪
产品特性:
输出功率:更大10W,10档可调,自动阻抗匹配;
主动探测和被动探测,让探测更智能;
可根据用户需求来定制产品;
产品品牌:武汉摩恩
24小时服务热线:159-9741-2136

售前咨询:027-87669508

地下管线探测仪

产品特点

    ME-9008地下管线探测仪(目前老款ME-9007地下管线探测仪已经停产)是一套高性能地下金属管线探测系统,由信号发射机和接收机组成,可用于金属管线、地下电缆的路径探测、管线普查和深度测量,配合多种选配附件,可以进行唯一性鉴别,以及管道绝缘破损和部分类型电缆故障的查找。

◆地下管线探测仪产品特点
    l 罗盘显示:直观显示管线位置。
    l 左右指示:左右箭头显示管线位置。
    l 跟踪正误提示:部分频率下,实时测量管线电流方向,实现跟踪正误提示,排除临线干扰。
    l 实时进行深度和电流测量。
    l 历史曲线显示:直观显示信号变化情况。
    l 唯一性鉴别:卡钳(选配件)鉴别可明确给出鉴别结果,听诊器(选配件)鉴别在不方便使用卡钳时使用。
    l 接地故障查找:使用A字架(选配件)可定位管线的对地绝缘破损点,无须调零,箭头指示故障点方向。
    l 全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。
    l 地下管线探测仪多种探测频率:主动探测和被动探测。
    l 发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
    l 发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。
    l 地下管线探测仪内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
    l 机壳坚固、质轻便携。
◆地下管线探测仪技术参数
    l 发射机:
    1. 输出方式:直连输出、辐射感应、卡钳耦合(选配)。
    2. 输出频率:640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、83kHz。
    3. 输出功率:更大10W,10档可调,自动阻抗匹配。
    4. 直连输出电压:更高150Vpp。
    5. 过载和短路保护。
    6. 人机界面:128×64点阵液晶显示器。
    7. 内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。
    l 接收机:
    1.  输入方式:内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
    2.  接收频率:
    主动探测频率:640Hz、1280Hz、10kHz、33kHz、83kHz。
    工频被动探测频率:50Hz/60Hz和250Hz/300Hz(用户可配置)。
    射频被动探测频段:中心频率分别为10kHz、33kHz、83kHz。
    3.  管线探测模式:宽峰法、窄峰法、音谷法。
    4.  电缆鉴别模式:接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
    5.  人机界面:320×240点阵液晶显示器。
    6.  内置电池:2节18650锂离子电池,标称7.4V,3.4Ah。
    l 其他:
    1. 体积:发射机270×220×85mm,接收机700×270×120mm。
    2. 质量:发射机2.2kg,接收机2.2kg。
    3. 充电器:输入AC100~240V,50/60Hz,输出DC8.4V,2A。
    4. 使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。
