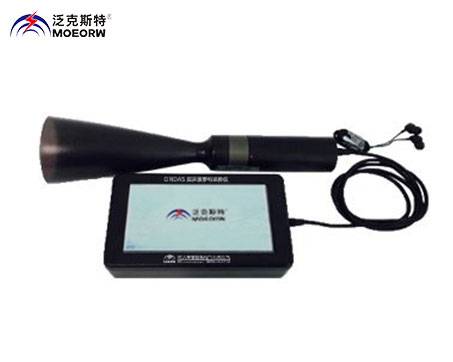

ONDAS超声波带电巡检仪

执行标准：超声波检测国家标准及行业标准GB 3947-83

产品别名：超声波配电线路巡检仪、超声波线路巡检仪、超声波带电巡检仪

产品特性：
※应用于10kV配网线路设备、110kV及以下开放式变电站设备的带电巡检;
※标准型、高端型、简易型可供用户多种选择，满足不同用户的需求；
※能根据用户定制；
产品品牌：武汉摩恩
24小时服务热线：159-9741-2136

售前咨询：027-87669508

ONDAS超声波带电巡检仪简介：
ONDAS超声波带电巡检仪，是利用超声波采集技术，采用带电非接触方式，实现对因电力设备缺陷而产生的放电、击穿、电弧现象的检测，并通过计算机诊断劣化程度，可以有效预防线路故障的发生，提高供电线路可靠性的装置。
ONDAS超声波带电巡检仪是巡检人员检测线路上电力设备（绝缘子、设备线夹、熔断器、断路器）缺陷的专业工具。

产品具有标准型、高端型二种规格，z大程度满足不同用户的选择
标准型：
具备探头独立检测
具有现场诊断分析
自动对时，温湿度检测等功能
带激光指示

高端型：
具备探头独立检测
带激光指示
探头自带摄像功能
具有现场诊断分析
内置存在
具有小量存储功能

ONDAS超声波带电巡检仪适用范围
主要应用于10kV配网线路设备、110kV及以下开放式变电站设备的带电巡检

ONDAS超声波带电巡检仪特点
1.仅采集一定频率范围（40±1kHz）超声波信号，本身不发射超声波信号。
2.采用带电非接触检测方式，检测有效距离30米，不影响线路正常运行。
3.可在行驶速度在30km/h以下交通工具上进行检测，可实现快速检测。
4.抗干扰能力强，可适用于噪声环境，不受外界环境声音影响。
5.具有很强的方向指向性，可对缺陷设备进行准确定位。
6.重量轻、体积小、携带方便、操作简单，适合户外使用。
7.内置诊断软件，现场实时显示检测结果。
8.配套专门的管理软件，可实现检测报告生成、打印、搜索等功能，便于搜索。
9.标准型、高端型、简易型可供用户多种选择，满足不同用户的需求。

配电线路带电检测方法对比

类别	主要技术	优点	缺点
传统型巡视法	人工记录缺陷，到位写字	操作简单	巡视考核困难，缺陷描述不规范，现场情况难已掌握
数码相机巡视法	人工记录缺陷，到位拍摄	操作简单，现场情况易掌握	巡视考核较为困难，缺陷描述不规范。
到位自动识别法	人工记录缺陷，到位打卡（点）	操作简单，巡视考核比较方便	缺陷描述不规范，现场情况难已掌握，识别设备易损坏
专业红外成像巡视法	带电检测温度	直观、温度反应灵敏	检测表面温度、速度慢、强光不适用、低负载不适合
超声波带电检测诊断法	非接触远距离检测，软件分析记录、GPS导航	定位准确、快速、准确、简单易操作，软硬件相结合	放电点不直观

说明：配网线路复杂，需要利用不同原理的多种检测方式进行综合检测，扬长避短，为配网设备的安全运行保驾护航。

ONDAS超声波带电巡检仪技术参数

型号	（标准型）	（高端型）
CPU	32Bit 1GHz + 8Bit	32Bit 1GHz + 16Bit 64MHz
显示屏	7“ Touch (320x240) 触摸屏	7“ Touch (800x480) 触摸屏
接口	8G SD存储卡	8G SD存储卡
使用环境	-25℃ ~ 70℃ / 0 ~ 95%	-25℃ ~ 70℃ / 0 ~ 95%
传感器频率	40kHz±1kHz	40kHz±1kHz
频率设定范围	20～150kHz	20～150kHz
灵敏度	-90 dB（0.001uV）/ 0dB=1V p-p	-90 dB（0.001uV）/ 0dB=1V p-p
存储功能	TXT文件,WAV	TXT、MP4 , WAV
附属配置	RTC对时,GPS对时、温度、湿度、激光指示	RTC对时,GPS对时、温度、湿度、摄像、激光指示
充电器规格	输入：AC 100～240V，50/60Hz 输出DC12.6	输入：AC 100～240V，50/60Hz 输出DC12.6
使用时间	8小时以上	8小时以上
外观(mm)	探头：W50x H50x L300 主机：W120 x H25 x L190	探头：W50x H50x L325 主机：W120 x H25 x L190
标配	主机、探测器、数据线、SD卡、充电器、耳机、仪表箱、管理软件、中文使用说明书	主机、探测器、数据线、SD卡、充电器、耳机、仪表箱、管理软件、中文使用说明书
选配	电脑、望远镜、照相机	电脑、望远镜、照相机
