直流高压脉冲发生器

来源：www.whmoen.com 更新时间：2021-03-25

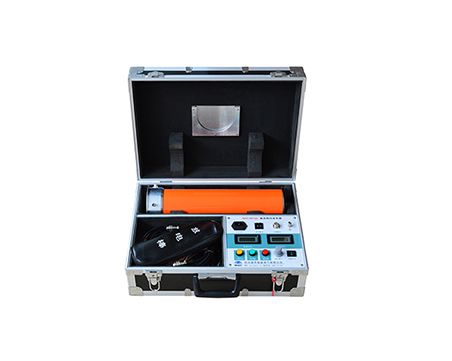

直流高压脉冲发生器

概述
感谢您选用武汉摩恩智能电气有限公司的产品，为此本公司将为您提供全面的技术支持和服务保障。在使用本产品之前，请您仔细阅读本使用说明书，并严格遵守电气高压试验相关标准和电业安全工作规程进行操作。

图片仅供参考，请以实物为主（后续产品可能会升级换代）

MEZGS-Z系列直流高压脉冲发生器主要技术特点及功能：
1、直流高压脉冲发生器采用大屏幕点阵液晶显示屏，并具有人机对话功能；
2、全自动MOA升压测量功能：重复性好，精度高；
3、自动升压功能：预设试验电压，输出电压可恒压保持；
4、直流高压脉冲发生器自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；
5、高压过压整定采用微处理器比较，精度高，可靠性好
6、保留手动试验模式；
7、数据存储功能：可即时捕获试验参数和自动保存试验结果；
8、Z型机配置光纤微安表，可直接在控制箱上读取试品高压侧电流（C型机配置普通微安表，不具备此功能）；
9、根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏。
10、MEZGS-Z系列直流高压发生器已预置上位机（PC机）控制功能。（选购项）

直流高压脉冲发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

直流高压脉冲发生器主要技术性能

规格技术参数	60/5	60/10	120/5	200/2	100/200 4/2	200/3	100/200 6/3	200/5	250/3	250/5	300/2	200/300 3/2	300/3	200/300 4/3	300/5	200/300 7/5	200/400 4/2
输出电压（kV）	60	60	120	200	100/200	200	100/200	200	250	250	300	200/300	300	200/300	300	200/300	200/400
输出电流（mA）	5	10	5	2	4/2	3	6/3	5	3	5	2	3/2	3	4/3	5	7/5	4/2
输出功率（W）	300	600	600	400	400	600	600	1000	750	1250	600	600	900	900	1500	1500	800
充电电流（mA）	7.5	15	7.5	3	6/3	4.5	8/4.5	7.5	4.5	7.5	3	4.5/3	4.5	6/4.5	7.5	8/7.5	4.5/3
机箱质量（kg）	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9
倍压重量（kg）	11.9	11.9	8.7	10.4	12.2	10.4	12.2	10.4	15.0	15.0	15.9	18.8	15.9	18.8	15.9	18.8	41
倍压筒尺寸（mm）	Φ150	Φ150	Φ110	Φ110	Φ150	Φ110	Φ150	Φ110	Φ130	Φ130	Φ130	Φ150	Φ130	Φ150	Φ130	Φ150	Φ165
倍压筒尺寸（mm）	X600	X600	X700	x930	X1010	x930	X1010	x930	x1080	x1080	x1200	x1310	x1200	x1310	x1200	x1310	x1880
波纹系数	≤1.0%（满度）												≤3.0%（满度）
电压测量误差	1%（满度）±2字
电流测量误差	1%（满度）±2字
过压整定误差	≤1%
0.75切换误差	≤1%
电压稳定度	随机波动，电源电压变化±10%，≤1.0%
工作方式	间断使用：额定负载30分钟，1.1倍额定电压使用：10分钟
环境温度	-15℃～50℃
相对湿度	当温度为25℃时不大于90%（无凝露）
海拔高度	2000米以下
