避雷器阻性泄漏电流检测仪

来源：www.whmoen.com    更新时间：2020-12-09

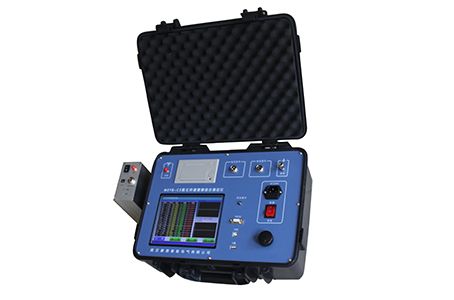

避雷器阻性泄漏电流检测仪

仪器特点

1、避雷器阻性泄漏电流检测仪采用8英寸800*600真彩液晶屏，一键飞梭Windows菜单。
2、可以三相同测、自动补偿，同时显示三相数据和波形，读取直观。
3、高精度采样处理电路，先进的傅里叶谐波分析技术，数据分析准确。
4、采用高速磁隔离数字传感器采集输入的电压、电流信号，保证了数据的可靠性和安全性。
5、无线数据传输，免去电压测量线远距离接线的繁琐，降低劳动强度。
6、本仪器可以不接PT二次，直接测量阻性电流。
7、内置4000mAh可充电锂电池，待机时间4～5小时，方便现场使用
8、自带日历时钟、微型打印机，内置大容量非易失性存储器，可存储1000组测量数据，
9、数据可通过蓝牙传输历史数据至PC机管理。

避雷器阻性泄漏电流检测仪主要技术参数
1、参考电压输入范围（峰值）：20-250V
2、全泄漏电流测量范围（峰值）：0-20mA
3、系统测量准确度：
基波：±(5%读数+5字)
谐波：±(10%读数+10字)
4、分 辨 率：0.001
5、交流充电：电压AC220V±10%，频率50Hz±10%
6、电池连续工作时间：4-5小时
7、电池充电时间：6小时以上
8、无线传输距离：500米（可视距离）
9、仪器尺寸：415×320×168 mm
10、仪器重量：5kg（不含电缆箱)

避雷器阻性泄漏电流检测仪操作模式

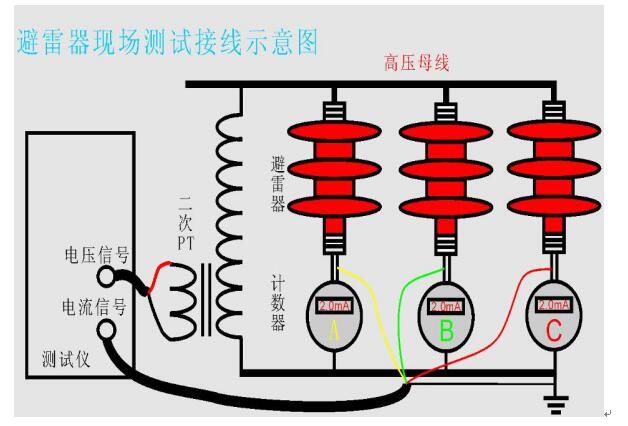

1、氧化锌避雷器带电试验接线图：

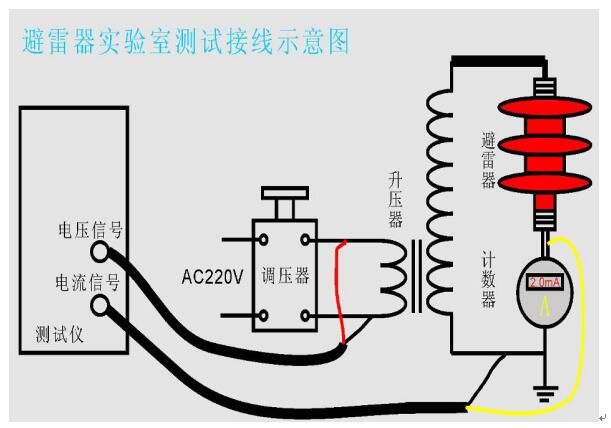

2、氧化锌避雷器不带电试验接线图


避雷器阻性泄漏电流检测仪接线图说明：
（1）无线测试模式时，接线方式如上图所示，只需把连接仪器的电压信号线改连接到无线采集单元的电压信号输入端。并打开采集单元电源开关即可测试。
（2）按照不同的电压等级，避雷器上所施加的电压由升压试验变压器产生。
（3）电压信号取自试验变压器低压侧，其电压值不许超过260V。此时，仪器可根据试验变压器的变比，进行自定义电压等级一次侧和二次侧的设置，这样就可以测量出对避雷器所施加的真实电压值。
（4）避雷器末端接200Ω～500Ω（0.25W以上）接地（如图所示）。电流信号取自电阻两端。仪器电流通道内阻约为零，以保证测试时电流全部从仪器内部流过。没有电阻也可不接，但必须选择A相测试或三相连续测试。
