全自动密度继电器测试仪

来源:www.whmoen.com    更新时间:2020-10-26

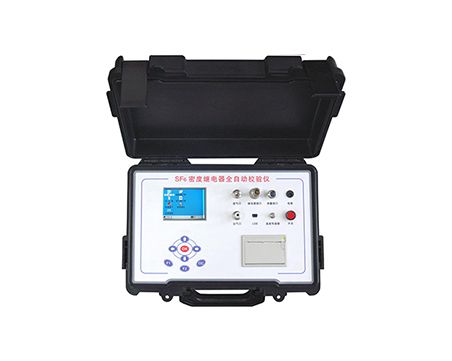

全自动密度继电器测试仪

产品概述
本产品是一种智能化的SF6气体密度继电器校验仪。全自动密度继电器测试仪采用高精度压力传感器及高速率A/D转换器,结合32位高性能微处理器能对各种SF6密度继电器进行性能校验,能准确测量信号动作时当前温度下的压力值,自动完成任意环境温度对20℃时的标准压力换算,并且可即时打印、存储测试数据以备查阅,同时自动识别测试过程中的故障。全自动密度继电器测试仪携带方便,操作简单,测试精度高、稳定性强、可靠性好,体现了仪器“智能型”的特点。
SF6开关是电力系统广泛使用的高压电器,SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

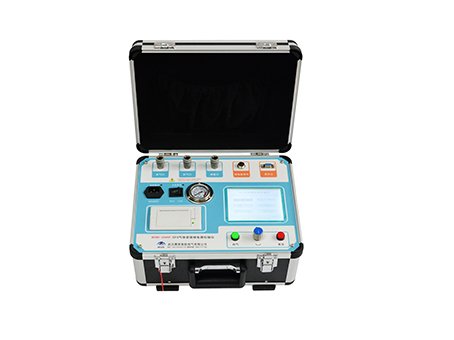

全自动密度继电器测试仪

全自动密度继电器测试仪性能特点
1.全自动密度继电器测试仪采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。
2.配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口,操作简单、界面美观,所有参数及状态一目了然。
3.自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。
4.所有测试过程由仪器自动完成,不用人工干预,避免了繁琐的人工气路调节操作。
5.汉字报表式打印测试结果,并对试验结果进行智能分析。
6.全自动密度继电器测试仪能同时存储50组试验结果,并具有掉电数据保护功能,可随时查询和打印以前的试验结果。
7.校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。
8.配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9.校验过程中耗气量极少,不浪费SF6气体,测试成本低,对环境无污染。
10.全自动密度继电器测试仪具有在线修改系统时钟的功能。
11.具有在线修改系统压力功能,可以现场修正。
12.核心元器件采用进口元件,性能可靠。
13.能同时测试一组报警信号、二组闭锁信号。
14.全自动密度继电器测试仪为便携式工具,使用方便可靠,是SF6密度继电器校验的最佳选择。
15.内置大容量可充电锂电池,仪器可连续工作8小时,充电时间小于4小时。

全自动密度继电器测试仪技术指标
1.工作电压:AC220V 50Hz;DC12.6V 4000mAH
2.仪器功率:50W
3.仪器精度:0.1级
4.压力显示分辨率:0.001MPa
5.压力校验范围:0~1MPa
6.环境温度显示分辨率:0.1C
7.环境温度测量范围:-20℃~80℃
8.工作湿度:90%RH
9.校验对象:单报警、单闭锁、单报警单闭锁、单报警双闭锁
10.显示方式:320×240图形点阵单色液晶屏
11.操作方式:旋转鼠标(一键飞梭)输入
12.打印机型:高速微型打印机
13.打印方式:汉字报表式打印
14.存储容量:可同时存储50组试验结果
15.外形尺寸:主机 365×300×220(mm3)
附件箱400×370×200(mm3)
16.SF6气体密度显示方式:被测环境下的压力、20℃时的等效压力。
17.仪器(全自动密度继电器测试仪)重量:8kg
