绝缘油介质损耗测试仪

来源:www.whmoen.com    更新时间:2020-11-03


绝缘油介质损耗测试仪

概述
ME8200 绝缘油介质损耗测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

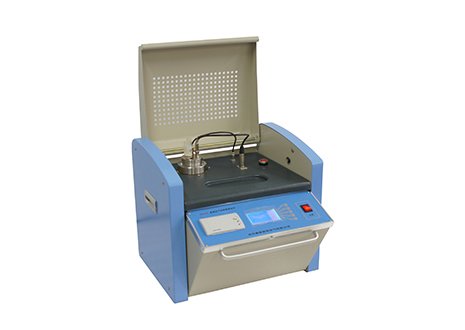

绝缘油介质损耗测试仪



绝缘油介质损耗测试仪主要功能及特点
   (1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。具有排油电磁开关,可以在不拆卸油杯的情况下排空杯中试样油,并可用试样油冲洗油杯。
   (2)绝缘油介质损耗测试仪采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
   (3)内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
   (4)交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。
   (5)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。
在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。
   (6)试验参数设置方便。温度设置范围0~125℃,交流电压设置范围
500~2200V,直流电压设置范围0~500V。
(7)绝缘油介质损耗测试仪采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。
(8)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
(9)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

绝缘油介质损耗测试仪主要技术指标
电 源 电 压: AC 220V±10%
电 源 频 率: 50Hz/60Hz ±1%
测 量 范 围: 电容量       5pF~200pF
              相对电容率   1.000~30.000
              介质损耗因数 0.00001~100
直流电阻率   2.5 MΩm~20 TΩm
测 量 精 度: 电容量       ±(1%读数+0.5pF)
              相对电容率   ±1%读数
              介质损耗因数 ±(1%读数+0.0001)
              直流电阻率   ±10%读数
分  辨   率: 电容量       0.01pF
              相对电容率   0.001
              介质损耗因数 0.00001
测  温 范 围: 0~125℃
温度测量误差: ±0.5℃
交流实验电压: 500~2200V  连续可调,频率50Hz
直流试验电压: 0~500V     连续可调
功       耗: 100W
外  型 尺 寸:  500×360×420
总   重   量:   22Kg

绝缘油介质损耗测试仪使用条件
环境温度:  0℃~40℃
相对湿度:  <75%
