全自动绝缘工器具检测装置
概述
绝缘靴、绝缘手套、绝缘杆、验电器、核相仪、绝缘服、绝缘绳等设备是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》规定了常用安全工器具的试验方法和周期。绝缘杆验电器核相仪等设备试验周期为半年，试验过程中不允许击穿、闪络及出现过热。绝缘靴绝缘手套在耐压试验过程中不允许击穿闪络同时泄漏电流不允许超过要求值。

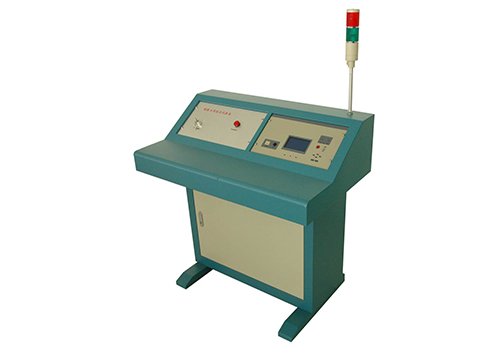

全自动绝缘工器具综合试验台（图片仅供参考，请以实物图为准）
我公司生产的成套安全工器具检测设备具有多项专利，使测试更加方便、准确，而且确保了试验人员的人身安全。
试验工器具成套试验设备以MOEORW-360T全自动绝缘工器具综合试验台为核心，结合以下配套设备即可完成相关检测项目。
MOEORW-360T全自动绝缘工器具综合试验台
MOEORW-362C遥控电动绝缘杆测试支架
MOEORW-372E/F遥控电动验电器测试支架
MOEORW-383K 绝缘服测试平台
MOEORW-382 电动绝缘绳耐压支架
全自动绝缘工器具检测装置试验台主要功能特点：
1、仪器试验方法符合DL408《电业安全工作规程》和《电力安全工器具预防性试验规程》的要求。
2、试验过程全自动进行，按照75%试验电压以下1kV/S, 75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
3、设备具有过流、过压、击穿保护。
4、试验设备具有高压危险警示灯显示。
5、仪器采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
6、配备绝缘靴手套耐压台同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。
7、绝缘靴手套耐压台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
8、绝缘靴手套耐压台具有专用接地容器，便于操作。
9、绝缘靴手套耐压台每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行
10、配备无线遥控电动绝缘杆试验支架，可以进行35kV绝缘杆整体耐压试验，及110kV绝缘杆分段试验。
11、配备无线遥控A型电动验电器试验支架，可以进行35kV以下验电器启动电源检测。
12、配备无线遥控B型电动验电器试验支架，可以进行63~500kV验电器启动电压检测。
13、产品软件设计无纸化办公系统是我公司为用户提供的便利的工作方式，是我公司的专利技术。仪器配备有数据卡接口，仪器在现场可通过该口将测试结果数据传送到我公司专用的“数据卡”中，回到办公室再利用试验数据通讯器将试验数据读入计算机中，利用配套的试验报告编辑软件即可自动生成试验报告。形成专用数据库，达到现代化办公标准。数据卡方式一改接口线方式，相当于一条无限延长的线。仪器放在现场或库房就可以完成数据的计算机读入，给用户带来了极大的方便。
全自动绝缘工器具检测装置测试项目及参数
1、绝缘靴耐压泄漏电流测试：10~35kV
2、绝缘手套耐压泄漏电流测试：10~35kV
3、绝缘杆耐压试验：35kV及以下整体试验，110kV分段试验
4、验电器耐压试验：35kV及以下整体试验，110kV分段试验
5、验电器启动电压测量：110kV及以下
全自动绝缘工器具检测装置主要技术参数：
1、输出电压量程： 250V（100kV）
2、电压测量误差： ＜ 0.2 %U+0.3%满度
3、输入电流量程： 0 ~ 50.0 A
4、电流测量误差： ＜0.2%I+0.3%满度
5、数显计时： 10 ~ 990 S
6、额定输出电压： 100 kV
7、额定输出容量： 10 kVA
8、绝缘靴泄漏电流量程： 25.0mA
9、泄漏电流测量误差： ＜1 %±1个字
10、泄漏电流分辨率： 0.1 mA
