冲击电压发生器
满足现行国际标准、国家标准及有关行业标准。

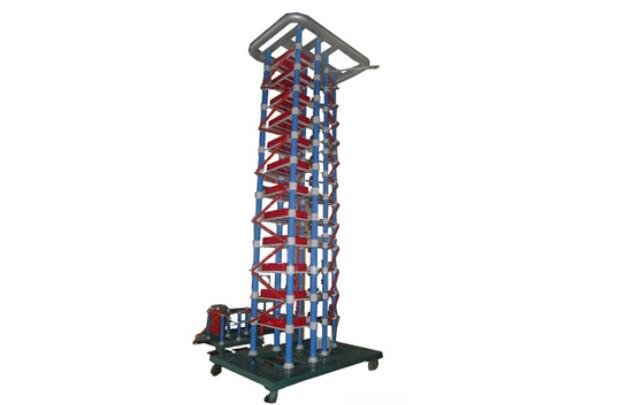

冲击电压发生器（图片仅供参考，请以实物图为准）
2.冲击电压发生器引用执行的标准
GB311.1-1997高压输变电设备的绝缘配合
GB/T16927.1-1997高电压试验技术 一般试验要求
GB/T16927.2-1997高电压试验技术 测量系统
GB/T16896.1-1997高电压冲击试验用数字记录仪
ZB F24 001-90冲击电压测量实施细则
GB191 包装运标志
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
3.冲击电压发生器使用条件
本冲击电压发生器试验系统装置主要适用于35kV电力变压器及以下电力产品的雷电冲击电压全波，也可用于其它产品的冲击试验。
3.1 海拔高度不超过1500m
3.2 环境温度：-15~+50℃
3.3 空气相对湿度：≤90%
3.4 安装使用地点：户内使用，可移动
3.5必须设有一个屏蔽控制室及可靠接地点，接地电阻<0.5Ω!
4.
冲击电压发生器（型号：MOEORW3100-200/10）
4.1 冲击发生器主要技术参数
4.1.1 标称雷电波冲击电压：MOEORW3100-200kV
4.1.2 标称容量(能量)：10kJ
4.1.3 级电容：0.5μF,50kV（MWF500kV-0.5μF）干式全绝缘封装
4.1.4 级电压：±50kV
4.1.5 级数/级容量：4/ 3.75kJ
4.1.6 输出波形：
1.2±30%/50±20%μs标准雷电冲击电压全波，效率大于90%；
±250/2500μs标准雷电冲击操作波，效率大于85%；
2μs-6μs截断时间，过零系数≤25%，效率大于85%；
4.1.7 同步范围：大于20%
4.1.8 使用持续时间：
小于80%额定工作电压时可连续工作
大于80%额定工作电压时可间断工作
4.1.9 幅值调节误压差小于1%，zui低输出电不大于10%设备标称电压。
4.1.10 同步误动率：小于1%
4.1.11 底座:5m × 3m (脚轮移动)。
高度:约12米。
重量:约13600kg。
4.2
冲击电压发生器的技术说明
4.2.1 发生器的结构
4.2.1.1 采用瑞士HAEFELY公司SGS系列的主回路设计，从而实现了整体超小型。
4.2.1.2 采用每分钟一转的低速齿轮齿条传动机构调整各级球隙，不仅无噪声、磨损小，而且定位快速、准确。
4.2.1.3采用弹簧压接、方便拔插的调波电阻固定机构，保证了接触的可靠性，使输出波形光滑无毛刺。
4.2.1.4 配合HZCJ2016控制系统的脉冲放大器可使同步球隙具有20%以上的触发范围，保证触发的可靠性，全自动控制方便可靠。
4.2.1.5 同步球隙的触发无极性效应，无须双边触发。
4.2.2 主电容器
4.2.2.1 主电容器采用高密度固体电容器，每台电容量为1.0±0.05μF，直流工作电压为±200kV，电容器固有电感小于0.2μH，重量轻，体积小，为国内首创。
4.2.2.2 电容器在正常工作状态和工作环境下凹凸变形小于1mm。
4.2.2.3 电容器为固体绝缘介质和外壳干式全绝缘封装，不存在漏油、变形等问题。
4.2.3 调波元件
4.2.3.1 波头、波尾电阻具有足够的热容量，可保证发生器长时间连续运行。
4.2.3.2 充电电阻具有足够的热容量，可保证发生器长时间连续运行。
4.2.3.3 波头、波尾电阻采用板形结构，使用康铜丝无感绕制而成，外部采用绝缘树脂真空浇铸，接头为弹簧压接式，易于安装。
4.2.3.4 波头、波尾电阻的连接头采用3mm不锈钢线切割制造。
4.2.3.5 共有3组波头电阻、3组波尾电阻用于雷电冲击，1组调波电感，另有1组充电电阻和保护电阻。
