电缆专用变频谐振试验装置

来源:www.whmoen.com    更新时间:2020-08-19


1、技术参数满足MEXB-1320kVA/220kV串联谐振试验装置技术方案,如有任何问题用户无条件退货。
2、我公司生产的MEXB-1320kVA/220kV串联谐振试验装置保证再第三方国家权威机构检验合格,如有不合格, 用户可无条件退货。
3、产品再一年之内存在质量问题或有任何的设计缺陷,用户可无条件退货。
4、MEXB-1320kVA/220kV

电缆专用变频谐振试验装置

必须支持双电源输入,即AC220V和AC380V设备都可正常工作,如不支持双电源输入,用户可无条件退货。
电缆专用变频谐振试验装置


电缆专用变频谐振试验装置概述
各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下,由于被试品电容量较大,或者试验电压要求较高,对试验装置的电源容量相应的也有较高的要求,传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差。比较好的方法是采用变频串联谐振的方法进行耐压试验

电缆专用变频谐振试验装置应用
电缆专用变频谐振试验装置主要用于以下方面:
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

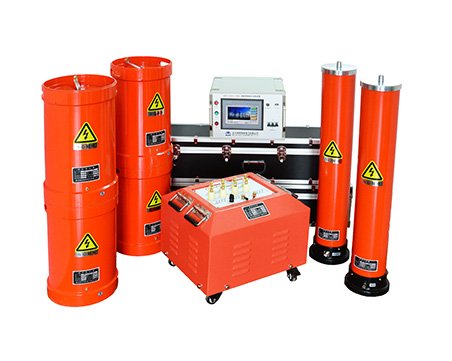

变频串联谐振成套设备由变频电源、励磁变压器、电抗器、分压器组成。
广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

电缆专用变频谐振试验装置原理
运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。
附 变频串联谐振原理图变频串联谐振介绍:由变频电源、隔离变压器(也可称为励磁变压器)、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

电缆专用变频谐振试验装置各部件作用一览表
组成部件: 由变频电源、励磁变压器、高压电抗器和电容分压器组成。
1.变频电源:将220V/380V,50HZ的电源变为频率可调、电压连续可调,同时集操作、保护、控制、监测功能于一体
2.励磁变压器:将变频电源输出的电压升压,同时隔离高压和低压
3.高压电抗器:与容性试品发生串联谐振
4.分压器:测量调节器上的高压电压值和低压

电缆专用变频谐振试验装置特点
电缆专用变频谐振试验装置的优点主要有以下几点:
1.操作简单,体积小,重量轻,非常方便现场使用及搬运
(体积与重量约为传统试验变压器的1/10~1/30);
2.对现场电源要求低,220V或380V皆可;
3.试验等效性好;
4.特有低谐波专利技术,武高所实测谐波含量低于0.3%,远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;
5.通过权威机构--武汉高压研究所严格的型式试验鉴定,确保人员及设备安全;
6.符合国标要求有监测峰值功能,可实时监测高压试验波形;
7.大液晶屏幕,“傻瓜式”简单易用;
8.过压、过流、放电、过热及零启动保护全面可靠,动作时间1微秒;
特别提醒:做试验时,电抗器要放平,地面不要潮湿,最好放置一块厚的绝缘板

电缆专用变频谐振试验装置主要技术参数及功能
1. 额定容量:1320kVA;
2. 输入电源:单相380V电压,频率为50Hz;
3. 额定电压:220kV;
4. 额定电流:6A;
5. 工作频率:30-300Hz;
6. 波形畸变率:输出电压波形畸变率≤1%;
7. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
8. 温    升:额定负载下连续运行60min后温升≤65K;
9. 品质因素:装置自身Q≥30(f=45Hz);
10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11. 测量精度:系统有效值1.5级;
