电缆高阻故障烧穿器操作指南

来源:www.whmoen.com    更新时间:2020-08-03

电缆高阻故障烧穿器操作指南

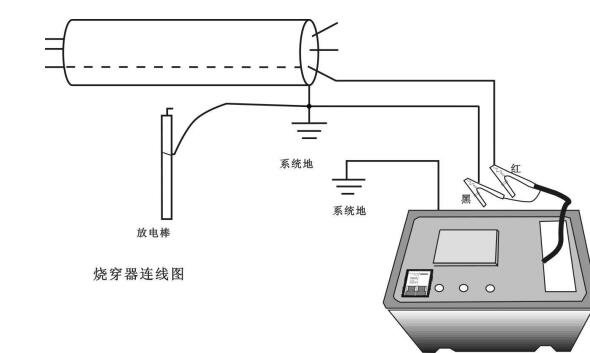

1  电缆高阻故障烧穿器接线
电缆高阻故障烧穿器与外部的连接线共三根,分别是带工作地的高压线一根、保护接地线一根、AC 220V电源线一根。接线时一定要遵循先连接高压区的三根线,最后连接电源线的原则。具体顺序为:
⑴ 高压线连接:
将仪器自带输出线的高压端,用鳄鱼夹夹住电缆绝缘不良的相线。
⑵ 地线的连接:
①工作地:将仪器自带输出线的地端的鳄鱼夹夹住电缆外铠,然后接入系统地。首先要保证,输出的高压能通过电缆绝缘不良点,并沿外铠、工作地线回到高压尾。
②保护地:与相交插头的一端接入保护地端子;鳄鱼夹应直接可靠接入系统地。

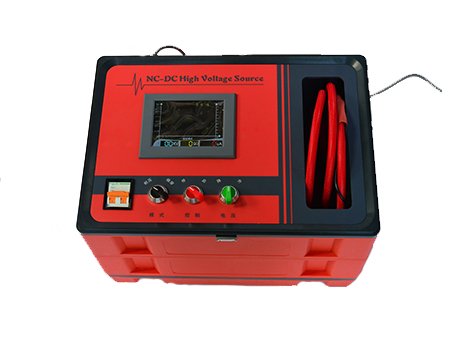

电缆高阻故障烧穿器

电缆高阻故障烧穿器操作指南


⑶ 电源线连接:
将电源线的一端插入仪器电源插座内,另一端插入供电电源插座。
2  电缆高阻故障烧穿器开机
开机顺序为:将“电源双控开关”推至上方,电源开通,然后等看到液晶显示器提示【等待启动】的信息,此时仪器处于“休眠”状态。
3  电缆高阻故障烧穿器运行
完成开机后,等液晶显示提示【等待启动】的信息,再对“启动、停止控制”旋钮进行操控,“启动、停止控制”旋钮钮至启动端,仪器正常运行;同时,液晶显示屏会以数字和曲线两种界面,显示和记录电压、电流的变化过程。
此时只需操控“电压调节旋钮”。改变输出电压的高低。使烧穿功率保持在最大状态,可在短时间内烧穿高阻故障;当高阻故障烧穿时,仪器自动进入过流保护状态。
!注意:开机启动后,要等待液晶显示电压稳定,再对电压键进行操作;如果启动后立刻升压,仪器会报警,需重新上电使用。
4 电缆高阻故障烧穿器停机
⑴ 正常停机:仪器在正常工作状态下需要停止工作,即正常停机。
①将“启动、停止控制”扳至“停止”。
②推动“电源双控开关”至下方,仪器供电电源被断开,处于断电停机状态。
⑵ 自动停机:仪器在正常运行时,突然中断电压输出并蜂鸣器报警,即自动停机。
造成自动停机的原因有四种:①电缆已经烧穿;②仪器过热;③仪器过载;④机箱内温度过高。自动停机后,仪器会处于报警状态,需将电源中断后,再次重新开启工作。
⑶ 快速停机:在仪器正常运行中,采取非常规措施,使仪器停止工作,即快速停机。
非常规措施有:
①直接将“电源双控开关”推至下方。
②直接断开AC 220V市电。
5 电缆高阻故障烧穿器拆线
停机并确认“电源双控开关”的控制开关推至下方,使用放电棒放置在高压线接头处,五分钟后,将地线与高压输出线短接,即可按规定的顺序拆除连线。
①拔下电源线;②拆除高压输出线;③拆除工作地线;④拆除保护地线。
!注意:拆线时,必须确认高压线上电压为零,方可进行拆线工作,避免残余高压危及人身安全。
