电力电缆在线监测及故障预警测距系统

来源:www.whmoen.com   发布时间:2020-06-23

电力电缆在线监测及故障预警测距系统简介:
随着社会的进步和国民经济的快速发展,各行各业对电力的需求呈逐年上升之势,与此相适应,电力电缆的使用量也正在逐年增加。但由于电缆运行环境复 杂,运行方式独特,造成故障点查找困难、检测与修复时间更长等问题。因此电力部门希望在故障发生之前能够给出报警信息,提前采取处理措施消除故障隐患, 避免永久故障发生时造成的突发停电和因电缆短路造成的火灾等事故。
MECJ-3000 电力电缆在线监测及故障预警测距系统,通过对电缆运行状态进行监测,收集电缆运行过程的暂态行波和稳态分量,对其进行分析处理,预测电缆运行状况,并对故障电缆提供报警和故障诊断信息,对电缆的绝缘状态进行监测, 对永久故障进行预警,并且实现故障测距和故障选线。为状态检修提供可靠依据, 这也为电缆线路由传统的定期检修转变到状态检修提供了可能,不仅可以减少计划停电时间,还可以降低高压预防性试验对电缆的损伤。
MECJ-3000 电力电缆在线监测及故障预警测距系统可以利用无线通讯技术提报检修和运维人员,从而达到事故之前的计划检修,避免事故扩大和不必要的经济损失。并且系统抗干扰能力更强、预警、选线、测距准确,该系统已在多处现场投入应用并取得良好效果。

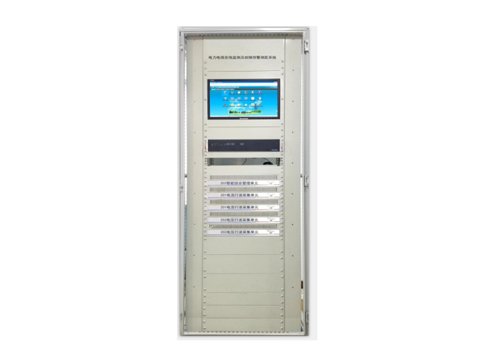

电力电缆在线监测及故障预警测距系统

电力电缆在线监测及故障预警测距系统功能
故障预警:系统利用高速采集装置采集瞬时性暂态行波信号,根据电缆瞬时 性接地后的绝缘状态更接近于永久故障的现象,对电缆的绝缘状态进行监测分析, 保证电缆线路发生永久性接地故障前系统能够可靠预警。
故障测距:系统利用电压行波与电流行波故障测距技术,实现故障点测距, 故障测距精度可达 2.125m。
故障选线:系统实时监测母线连接的每条电缆的运行状态,对于电缆主绝缘故障进行电缆回路选线。
环流监测:针对部分单芯电缆,系统可以实时监测线路的外护套绝缘情况, 并绘制环流曲线,对于外护套绝缘异常电缆进行故障报警。
系统云服务:针对每个用户提供足够的用户空间,用户可在任何时间地点通过浏览器访问现场的系统监测情况,并且系统历史数据永久存储,方便历史查看。
当地功能:安装于站内的系统后台,配置一次系统图,实现故障预警、选线、测距的系统图故障线路闪烁、弹窗报警、声音报警。
电子值班:实现无人值守,报警信息及工作状态可通过发送短信息、APP 推送的方式至相关人员。
历史存储:实现实时存储信息,可进行历史数据查询等。

电力电缆在线监测及故障预警测距系统技术优势
1)实现交联聚乙烯电力电缆故障预警。从故障预警、故障选线、故障测距等方面达到技术领先,提高供电可靠性,提高了运维人员的工作效率。
2)通过对电缆的运行状态实时监测,使电缆在故障前得到有效的处理,从而增加了电缆的使用寿命,节省了生产运营成本。
3)提高了供电线路监测自动化水平,保障了电网的可靠供电,避免了由于突发停电造成的不必要的经济损失。
4)系统软件平台部署在云服务器端,操作人员访问方便,不受时间、地点限制,可实时查看线路运行情况,方便管理。
5)系统响应时间短,当电缆发生暂态故障产生行波信号后,高频传感器在5s 之内即可将采集到的故障信号通过网络通讯传递给上位机软件并实时显示故障线路和故障波形,便于值班人员快速分析处理。
6)不改变电缆线路运行方式和结构,在电缆接地导体上安装高频电流传感器,安全可靠。

电力电缆在线监测及故障预警测距系统原理
系统简介
电缆在线监测系统利用瞬时性暂态故障自熄灭的特点,以及行波选线、测距原理,根据电缆瞬时性接地后的绝缘状态更接近于永久故障的现象,对电缆的绝缘状态进行监测,对电缆故障进行预警,并且同时完成选线、测距功能。
在每条电缆接地金属屏蔽层上安装一个高频传感器,将电缆在发生故障前的微弱的暂态电流信号进行采集,并且传输到行波电流采集单元,通过采集单元信号处理后,转换为数字信息上传至系统上位机,系统软件经特有算法,分析电缆主绝缘状况,分级预警电缆故障,选择故障线路。同时系统采集被监测电缆母线PT,通过超高频电压信号采集单元采集 Ua、Ub、Uc、UL 电压行波信号,用于判定故障相,计算电缆故障距离。该系统融合先进的数字化传感器技术、高速数据采集、通信技术和计算机技术、云计算为一体,能够适应恶劣的运行环境,为在运行中的电力电缆保驾护航。
监测系统利用云服务功能将电缆故障预警信息上传至多用户云空间,设备管理人员可以实现远程监控,可以让相关负责人实时了解变电站内电缆运行状况信息,确定电缆运行状态,做到故障前的实时预警、选线和测距,从而实现电缆的状态检修。提高企业经济效益。
