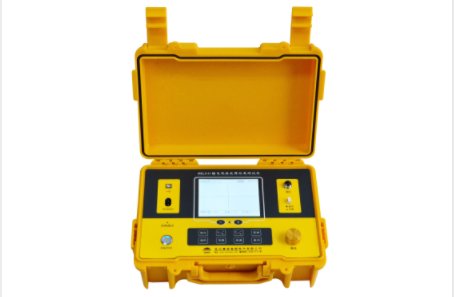

电缆故障距离测试仪

来源：www.whmoen.com    更新时间：2020-06-18

电缆故障距离测试仪概述
电缆故障距离测试仪是用于电缆线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点的距离。用于10kV及以上各电压等级的电线电缆，当发生故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带锂电池，交直流两用，操作方便。


电缆故障距离测试仪主要特点
1.功能齐全
测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
2.测试精度高
仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
3.智能化程度高
测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
4.采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
5.具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
6.可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
7.具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
8.具有根据不同的被测电缆随时修改传播速度功能；
9.小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。
10.具有打印功能，能将屏上的图形和数据实时打印出来。
11.具有USB接口，通过上位机程序可与电脑进行通讯。

电缆故障距离测试仪主要技术参数
1.应用范围及用途
仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
2.zui远测试距离：100Km
3.探测盲区：  1m
4.读数分辨率： 1m
5.功耗：    5VA
6.使用条件：环境温度  0℃～＋40℃
        （极限温度 －10℃～＋50℃）
          相对湿度 40℃（20～90）%RH
          大气压强 （86～106）Kpa
7.体积：275×220×160mm3    ○重量：4kg

电缆故障距离测试仪仪器基本原理与方框图
1、仪器的基本原理
根据仪器采用的故障探测原理，当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，LCD显示屏上显示反射回波。本仪器采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。
