变压器铁芯接地电流测试仪选型

来源:www.whmoen.com    更新时间:2020-06-03

变压器铁芯接地电流测试仪常规用途
为了满足变压器铁芯电流的测量需要,本公司研制了一款抗干扰变压器铁芯电流测试仪产品。该仪器采用全新技术,具有高效率、体积小、重量轻等特点。整机由ARM处理器控制,自动完成自检、数据处理、显示等功能。
本仪器测量精度高,操作简便,适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采用zui新CT双层磁屏蔽技术及零输入阻抗电流测量技术,几乎不受外界磁场、电场干扰的影响,确保了采集测量的高精度、高稳定性和高可靠性。

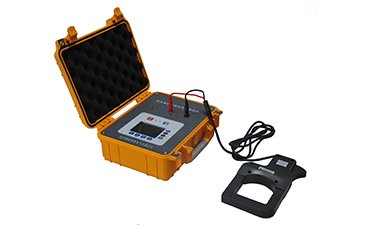

变压器铁芯接地电流测试仪

变压器铁芯接地电流测试仪安全事项
★本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
★使用本仪器前一定要认真阅读本手册。
★仪器的操作者应具备一般电气设备或仪器的使用常识。
★本仪表属高精密仪表,应避免剧烈振动。
★对本仪器的维修、维护和调试应由专业人员进行。
★在测试过程中,禁止拆卸和移动测试夹。


变压器铁芯接地电流测试仪依据标准
MEJD-10A变压器铁芯接地电流测试仪依据的相关标准如下表所示:

序号

标准名称

1

GB50150-2006         《电气装置安装工程电气设备交接试验标准》

2

GB6587-86             《电子测量仪器环境试验总纲》

3

GB6593-86             《电子仪器质量检定规则》

4

DL/T 596-2005          《电力设备预防性试验规程》

5

DL/T 846-2004          《高电压测试设备通用技术条件系列标准》

6

GB1094.1-GB1094.6-96  《外壳防护等级》


变压器铁芯接地电流测试仪厂家突出优势
1.适用于变电站、发电厂测量变压器铁芯接地电流。
2.采用32位高速DSP技术,快速测量,读数准确,超量程指示。
3.采用ARM技术,中文图形界面,操作直观。
4.抗干扰能力极强,确保数据准确可靠。
5.具有英文、数字和汉字输入功能。
6.内置超大容量锂电池,方便现场使用。典型工况下可连续工作10小时以上。
7.测试程序简单高效,仪器自动测量。
8.菜单简单友好,显示数据清晰易读,阳光下可清晰显示。
9.仪器带有万年历、数据存储高达1000组,关机不丢失数据。
10.简单便捷的USB存储,用于存储和传送测试结果,以供查阅编辑。
2.2  供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时,由内置锂电池供电;
插上专用电源适配器后,自动切换为交流供电模式,并同时给仪器充电。

变压器铁芯接地电流测试仪技术指标

工作电源

交流:AC220V±10%,50Hz±1Hz专用电源适配器

直流:内置14.8V/2.6AH锂电池

电流输入阻抗

电流量程

0-10A (AC)

频率

50Hz  (用于工频50Hz信号测量)



磁场干扰B   5GS时

±1%±3个字

磁场干扰B  10GS时

±1%±3个字

磁场干扰B  15GS时

±1%±3个字

磁场干扰B  20GS时

±2%±3个字

zui小分辨率

0.1mA

采样速率

1次/秒

电流有效值显示

9999.9mA

内部数据存储

1000组

显示

正显液晶显示屏,阳光下可清晰显示

工作温度

-10~50℃

环境湿度

≤80%RH,无结露

储存条件

-20℃~60℃,≤95%RH, 无结露

体积

长285mm×宽250mm×高120mm

整机净重

3.3Kg(含电池)
