双端接地断路器特性测试仪厂家

来源:www.whmoen.com    更新时间:2020-06-01

双端接地断路器特性测试仪厂家简介
    武汉摩恩提供双端接地断路器特性测试仪厂家价格,双端接地断路器特性测试仪报价,产品选型,技术支持,适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关,配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷
    随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器特性测试仪即(高压开关机械特性测试仪)是依据新的《高压交流断路器》    GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

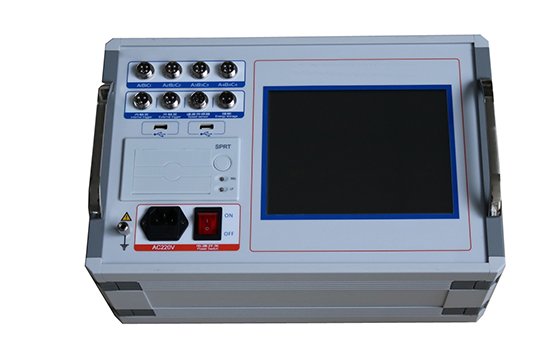

双端接地断路器特性测试仪厂家

双端接地断路器特性测试仪厂家仪器特点:
⑴、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。
⑵、高速热敏打印机,方便现场打印测试数据。
⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次,得到所有数据及图形。
⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
⑼、同时可测12路金属断口、3路双端接地开关。
⑽、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足800KV变电站内可靠使用。

双端接地断路器特性测试仪厂家主要技术参数:
1.时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
测试范围:0.01ms~18000ms,分辨率:0.01ms
2.双端接地开关测量:
3(6)路固有分闸(合闸)时间
分闸(合闸)相内不同期
合闸(分闸)弹跳时间及波形
3.速度测量:刚分(刚合)速度
指定时间段(行程段或角度段)平均速度
4. 测速范围:1mm传感器 0.01~25.00m/s,
             0.1mm传感器 0.001~2.50m/s
             0.5°角度传感器 1周波/ 0.5°
5.行程测量:动触头行程(行程)
                接触行程(开距)
                超行程
                过冲行程或反弹行程
传感器:50mm,分辨率:0.1mm
             360线传感器:360о,分辨率:0.5о
选配传感器:300mm、1000mm、加速度传感器
5. 电流显示:zui大电30A, 分辨率:0.01A。
6.仪器电源 :AC/DC 220V ± 10%;50Hz ± 2%
7.直流电源输出:DC20~260V连续可调,DC110V≤30A(短时),DC220V≤ 20A(短时)。
9. 外触发触发电压:AC/DC10-300V,电流≤120A
10. 隔离开关测量范围:
⑴、电压输出:DC10~260V(可调);
⑵、电源输出时间:0.01-20秒(可设置);
⑶、断口信号zui大采集时间为200秒;
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11.主机体积:360×260×170mm
12.使用环境:  -20℃~+50℃
13.相对湿度:≤90%

双端接地断路器特性测试仪厂家术语定义
a) 三相不同期:指开关三相分(合)闸时间之间的zui大及zui小值差值。
b) 同相不同期:指六断口以上的开关,同相断口的分(合)闸时间差。
c) 弹跳时间:指开关的动、静触头在合闸过程中发生的所有接触、分离(即弹跳)的累计时间值(即第一次接触到完全接触间的时间)。
d) 分闸时间:处于合闸位置的断路器,从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
e) 合闸时间:处于分闸位置的断路器,从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
f) 重合闸时间:重合闸循环过程中,分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
g) 刚分(合)速度:指开关动触头与静触头接触时的某一指定时间内,或某一指定距离内的平均速度,以10ms为例,对分闸而言是指分闸后10ms内的平均速度,对合闸而言是合闸前10ms内的平均速度。
h) 开距:指开关从分状态开始到动触头与静触头刚接触的这一段距离。
i) 分(合)闸zui大速度:指分(合)闸瞬时速度中的zui大值,一般来说,该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
j) 分(合)闸平均速度:指开关动触头在整个动作过程中的行程与时间之比。
