全自动变压器综合测试台厂家

来源:www.whmoen.com    更新时间:2020-05-27

全自动变压器综合测试台厂家简介
武汉摩恩提供便全自动变压器综合测试台厂家价格,全自动变压器综合测试台厂家报价,产品选型,技术支持,分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。

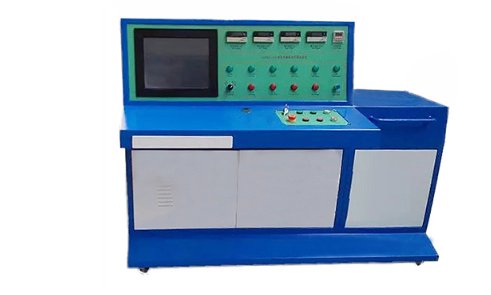

全自动变压器综合测试台厂家

全自动变压器综合测试台符合GB/T4776,GB/T5169,GB/4285-1993等相关国家标准。
该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验。
该装置测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。

全自动变压器综合测试台厂家测试项目
三相电压有效值
三相电流有效值
三相有功损耗
三相无功损耗
三相平均值电压
三相电压平均值
三相电流平均值
总功率
空载电流百分比
阻抗电压百分比
频率
功率因数
工频耐压试验
倍频感应试验


全自动变压器综合测试台技术参数

项目

测量范围

相对误差

电压

0.1~650V

+(0.2%读数+0.1%量程)

电流

0.1~200A

+(0.2%读数+0.1%量程)

功率

U*I

+(0.2%读数+0.1%量程)

功率因数

0.1~0.9999

+ 3%

变比

1.000~9999.9

0.2

组别

00~11



电源

AC380V+10%               50HZ+2%

使用环境

工作温度范围0~40℃  相对湿度30%~90%

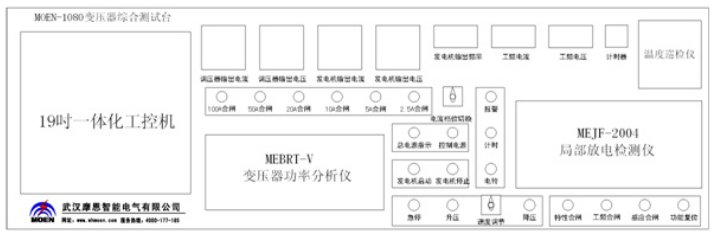

全自动变压器综合测试台厂家操作台上面板说明
全自动变压器综合测试台厂家操作台上面板

全自动变压器综合测试台厂家特性试验
空载试验
▼将试验台的三相四线|连接到总电源上。
▼将试验台的“接被试变压器”与被测试的变压器的低压侧。
▼合上空气开关,打开电源锁开关,这时总电源指示灯亮。
▼接仪器电源打开仪器开关,特性测试仪显示屏显示友好界面。
▼设置特性测试仪的参数(操作详见多功能测试仪说明书)。
▼根据试验需要选择合适的电流档位,相应的指示灯亮。
▼按下“10kV特性合闸”按钮,特性合闸指示灯亮。
▼按下“三相合闸”按钮,三相合闸指示灯亮。
▼按下升压按钮可点动升压,同时升压指示灯亮。
▼观察特性测试仪上的电压指示,达到需要电压时停止升压。如在升压过程中,有异样请马上按下“急停”按钮,试验停止,调压器自动降压。
▼操作特性测试仪,打印出测试数据。
▼按下“降压”按钮,降压指示灯亮,当降压指示灯灭掉的时候,调压器到零位。
▼按下“三相分闸”按钮,三相分闸指示灯亮。
▼按下“功能复位”按钮,试验结束。
负载试验
▼同空载试验。根据实际情况选择合适的电流档位,设置好对应的电流互感器变比,设置特性测试仪测量负载时的参数。
▼接线与空载试验相同,只是将“接被试变压器”接到被试变压器的高压侧,低压侧短接。

全自动变压器综合测试台厂家倍频试验
▼设置耐压时间40s。
▼按下“发电机启动”按钮,发电机启动,同时发电机启动指示灯亮。待发电机运行平稳后按下“励磁合闸”按钮,励磁指示灯亮,按下“三相合闸”按钮,三相合闸指示灯亮,最后按下“倍频合闸”按钮,倍频合闸指示灯亮。
▼按下升压按钮可点动升压,同时升压指示灯亮。
▼观察倍频电压表上的电压指示,达到需要电压时停止升压。如在升压过程中,有异样请马上按下“急停”按钮,试验立即停止,急停按钮复位后调压器自动降压。
▼计时时间到后会自动降压,当降压指示灯灭掉的时候,调压器到零位。当系统没有自动降压时,可通过“降压”按钮降压
▼按下“三相分闸”按钮,三相分闸指示灯亮。
▼按下“励磁分闸”按钮,励磁分闸指示灯亮。
▼按下“功能复位”按钮,一次试验结束,此时试验无电压输出。如果继续下一台变压器倍频耐压试验,发电机不用停。
▼按下“发电机停止”按钮,倍频耐压试验结束。
