三通道直流电阻测试仪

来源:www.whmoen.com    更新时间:2020-07-30

三通道直流电阻测试仪

厂家简介
武汉摩恩提供便三通道直流电阻测试仪厂家价格,三通道直流电阻测试仪厂家报价,产品选型,技术支持,本仪器设有三相同测功能,以应对星型接法绕组一次接线完成三相直阻测量,自动计算三相不平衡率,极大节省测量时间提高工作效率。也可以采用逐相测试功能,针对YN、D(Y)连接方式的变压器进行逐相测试,测试完成,自动计算三相不平衡率。
三通道直流电阻测试仪厂家

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势开发研制了新一代直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,还具有自动放电和放电音响报警指示等功能。仪器测量精度高,操作简便,可实现变压器直流电阻的快速测量。

三通道直流电阻测试仪厂家安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、本仪表属高精密仪表,应避免剧烈振动。
5、对本仪器的维修、维护和调试应由专业人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。
7、测量无载调压变压器,一定要等放电报警音停止后,再切换变压器档位。
8、在测试过程中,禁止拆卸和移动测试夹和供电线路。

三通道直流电阻测试仪厂家性能特点
1、本仪器自动选择输出电流(最大可以输出10A)。
2、测量范围宽(0Ω-50Ω),能测量变压器、互感器等感性直流电阻。
3、显示器采用480*272点阵65K色彩色大屏幕,显示数据清晰易读。
4、本仪器带有万年历、100组数据存储、温度自动换算等功能,关机不丢失数据。本机还设有打印机可以输出打印测试数据,“U盘”接口方便导出数据以供查阅编辑。
5、本仪器设有RS485通讯接口,配合上位机操控软件,实现远距离控制测量。
6、本仪器设有三相同测功能,以应对星型接法绕组一次接线完成三相直阻测量,自动计算三相不平衡率,极大节省测量时间提高工作效率。也可以采用逐相测试功能,针对YN、D(Y)连接方式的变压器进行逐相测试,测试完成,自动计算三相不平衡率。
7、本仪器还设有自动助磁功能,针对铁芯五柱低压角接变压器绕组的测试,采用高低压串激磁的方法进行测试,仪器内部自动连结绕组的助磁回路,可快速准确测试低压绕组的直流电阻。
8、本机具有音响放电报警,放电指示清晰,减少误操作。
9、本机具有输入误接AC380V电源保护报警保护功能,减少误操作对仪器的损害,本机还具有完善的反电势保护抗拉弧能力强。
10、本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。

三通道直流电阻测试仪厂家技术指标
1、输出电流:0~20A(依量程自动选择)
2、量程:    0~50Ω
3、准确度:0.2%±0.2μΩ
4、最小分辨率:0.1μΩ
5、工作温度:-20~40℃
6、环境湿度:≤80%RH,无结露
7、工作电源:交流:AC220V±10%,50Hz±1Hz
8、体积:长420mm×宽320mm×高200mm
9、净重:10.6kg

三通道直流电阻测试仪厂家系统介绍
仪器面板见图一。
1、交流电源输入及开关:整机AC220V,50Hz交流电源输入口,带有保险仓,保险2A,开关为整机电源的接通与关闭。
2、RS485:标准485通讯接口。
3、:接地柱,为整机外壳接地用,属保护地。
4、IA、IB、IC、IO端子:YN绕组测量用电流输出端子。
5、VA、VB、VC、VO端子:YN绕组测量用电压输入端子。
6、Ia、Ib、Ic端子:D或Y绕组测量用电流输出端子。
7、Va、Vb、Vc端子:D或Y绕组测量用电压输入端子。
8、显示器:大屏幕彩色液晶显示器,显示菜单、电流值、电阻值及辅助信息等。
9、选择键:测试方式的选择键。
10、复位键:整机回到初始状态,初始化仪器,切断输出电流。
11、打印键:打印测量数据、及输入信息、内存信息等。
12、测试键:选定测量方式后按此键,仪器按选定方式启动进行测试,测定数据显示后,重新按此键将重新测试,重新建立缓冲区数据以达尽快稳定。
13、F1—F4功能键:改变液晶对应指示选项,用以选择、修改选定项。
14、打印机:打印电流、电阻值以及辅助信息结果。
15、U盘接口:连接U盘用以导出内存数据。

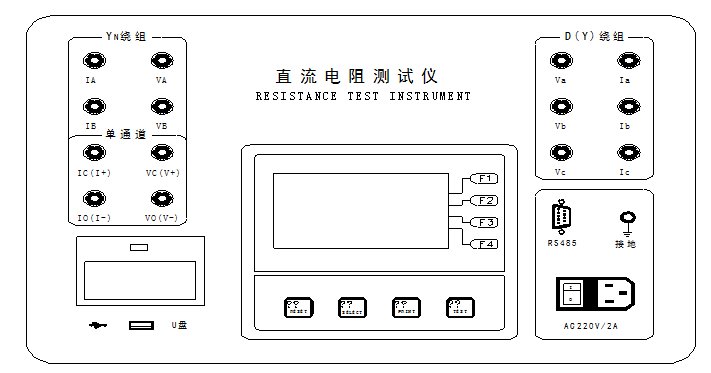

     三通道直流电阻测试仪厂家面板图
图 一
