高压脉冲分压器厂家

来源：www.whmoen.com    更新时间：2020-05-18

高压脉冲分压器厂家简介
   武汉摩恩提供高压脉冲分压器厂家价格、高压脉冲分压器厂家报价，产品选型，技术支持，适用于电网一次设备的型式试验(如氧化锌避雷器雷电波陡波试验、电压互感器雷电全波试验、高压开关雷电全波试验、变电站主变的型式试验、高压GIS 试验等)、变电站、高压电器设备制造厂和高电压试验室等部门作为雷电波测量之理想设备。

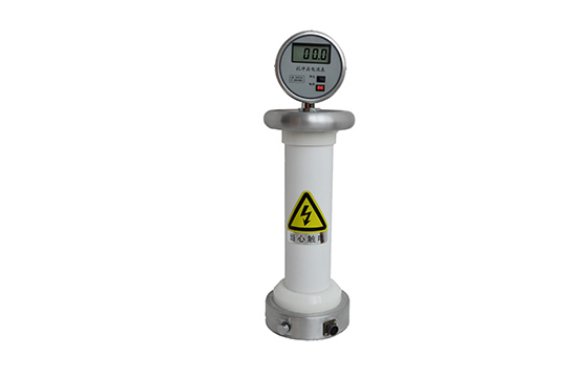

MOEORW-3900系列高压脉冲分压器是弱阻尼等电位屏蔽式高压测量系统,主要用于雷电波测量,包括雷电全波,8/20us波及其他雷电波形。是雷电波专用分压器,具有操作简便，显示直观，精度高、体积小、重量轻等特点.
本冲击分压器通过仪表线与示波器相连，可实现远距离清晰读数,使用安全、方便。该系列冲击分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，实现了高稳定度。


高压脉冲分压器厂家技术参数：
1、电压等级：AC:50 kV -2000kV(能承受110%额定值的冲击电压峰值)
2、相应时间:<120ns（特殊要求可定做）
3、冲击电压波形：
雷电冲击全波（简称雷电全波） 主要参数为峰值UP、波前时间T1、半峰值时间T2、标准雷电全波的波前时间T1=1.2us
半峰值时间T2=50us。
为了获取高准确度的测试数据,建议采用美国泰克200M以上示波器,同时其它技术指标要满足高压雷电波测量的相关要求.
4、精度：AC:0.5%
5、绝缘介质：进口电容器油
6、环境条件：
温度：  0～40℃
湿  度：<85%
7、分压比：1000:1或(可根据客户要求定做)
8、重  量:19kg
9、体  积:250*250*850毫米

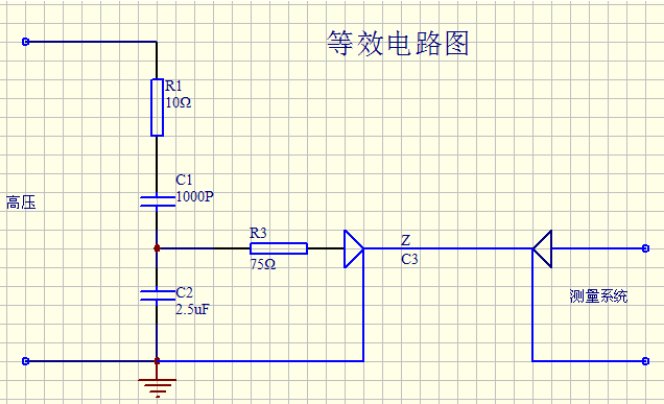

10、等效电气原理图



高压脉冲分压器厂家使用方法
1.将分压器接地端安全接地。
2.将阻尼电阻接在均压球上方，然后再与冲击电压相连（阻尼电阻由用户自己根据需要判断是否串入回路，同时阻尼电阻也有用户自己提供）。
3.将分压器底座上的输入端插入示波器即可。
4.测试完毕后，切断高压，将分压器上的余电放完后方可进入现场。
5.若施加的电压大于冲击分压器的额定电压，将会损坏冲击分压器。请用户要格外注意。
6.在使用和保养中，均应注意分压器表面的清洁，防止污秽，
此仪器应置于干燥处，妥善保管。
