多倍频感应耐压试验装置厂家

来源:www.whmoen.com    更新时间:2020-05-14

多倍频感应耐压试验装置厂家简介
    武汉摩恩提供多倍频感应耐压试验装置厂家价格、多倍频感应耐压试验装置厂家报价,产品选型,技术支持,是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。

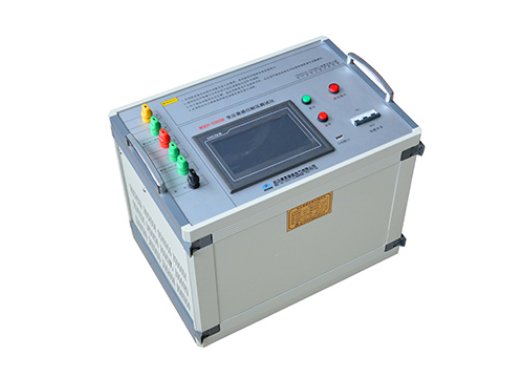

多倍频感应耐压试验装置厂家

多倍频感应耐压试验装置厂家特点及工作原理
该装置采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。内置计算机,8寸彩色液晶显示,数据存储可达到3200组。
采用触摸式操作方式,配备热敏打印机进行汉字打印。
可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V、10V),可实现本装置的多倍频试验电压输出。
外置LC滤波回路,保证波形畸变率在指标范围内。外置带抽头的补偿电感,以补偿被试设备的电容电流,提高装置的带负载能力。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理,由此带来了如下几个优点:
1. 体积小、重量轻,便于携带,便于大功率化。
2. 不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单,对现场试验电源容量的要求,有很大程度的降低。

多倍频感应耐压试验装置厂家参数配置
在主界面下,点击“参数配置”菜单后,弹出如图3所示的界面。
多倍频感应耐压试验装置厂家参数配置
图 1
功能介绍如下:
1. 试验参数:
(1)试验电压:设置期望达到的输出电压,是指接入被试品绕组上的电压,单位为V,只有当电压大于等于此设定值后,才容许耐压计时启动。
(2)耐压时间:设置保持试验电压的时间长度。
2. 保护参数:
(1)过压保护:设定需要保护的极限电压值,超过此限值,装置自动关断输出;
(2)过流保护:设定需要保护的极限电流值,超过此限值,装置自动关断输出;
(3)闪络保护:升压及稳压计时过程中,高压瞬间变化值达闪络保护值,超过此限值,装置自动关断输出;
3. 试验频率:设定要进行试验的电源频率。可供选择的值为:50Hz、100Hz、150Hz、200Hz。

多倍频感应耐压试验装置厂家耐压试验

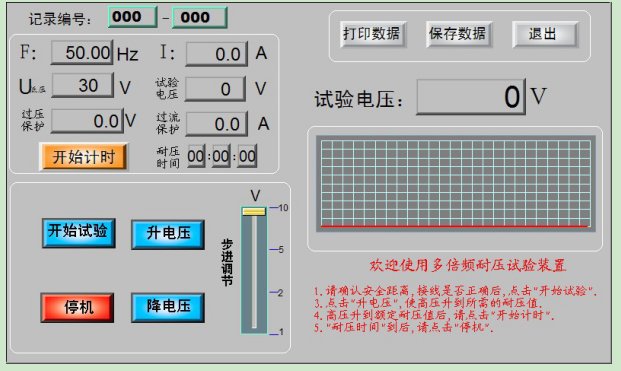

在主界面下,点击“耐压试验”菜单后,弹出如图4所示的界面。
多倍频感应耐压试验装置厂家耐压试验

图 2
1. 显示参数:
(1)试验频率(f):当前要进行试验的电源频率。
(2)U端口:变频器输出的端口电压,不是加在试品上的电压。
(3)过压保护:设定的保护电压。
(3)过流保护:设定的保护电流。
(4)试验电流(I):流过被试品的电流值。
(5)目标电压:设定的期望达到的电压值(二次电压)。
(6)耐压时间:试验电压达到目标值后,点击“开始计时”,显示耐压进行的时间。
(7)试验电压:目前加在被试品上的电源电压。
2. 功能菜单:
(1)开始试验:电压此键,装置开始工作,输出电压。
(2)升电压:开始试验后,此键可操作。按设定的升、降压步长,点击一次,升高步长设定的电压(U端口)。
(3)降电压:开始试验后,此键可操作。按设定的升、降压步长,点击一次,降低步长设定的电压(U端口)。
(4)故障复位:装置发生保护后,点击此键,恢复到常态,不然,所有工作按键不能工作。
(5)紧急停机:发生异常,点击此键,装置快速关断输出。
(6)降压停机:计时时间到,试验完成,点击此键,降压完成试验。
(7)打印数据:试验完成后,点击此键,弹出打印列表,可进行打印操作。
(8)保存数据:试验完成后,点击此键,弹出保存操作界面,可进行保存数据的操作。
(9)退出:试验完成后,点击此键,回到主界面。
