多倍频发生器厂家

来源:www.whmoen.com    更新时间:2020-05-14

多倍频发生器厂家简介
    武汉摩恩提供多倍频发生器厂家价格、多倍频发生器厂家报价,产品选型,技术支持,是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。


多倍频发生器厂家结构
  由三相五柱变压器(或三台单相变压器、单相调压器、电抗器)及控制部分组成。根据用户要求,外形可为整体式,也可为分体推移式。
变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。

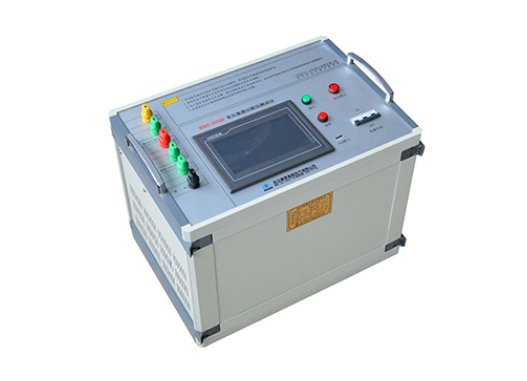

SFQ-81M电子式多倍频发生器是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。

多倍频发生器厂家装置特点及工作原理
该装置采用电力电子技术,内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等,全部采用数字控制技术。内置计算机,8寸彩色液晶显示,数据存储可达到3200组。
采用触摸式操作方式,配备热敏打印机进行汉字打印。
可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V、10V),可实现本装置的多倍频试验电压输出。
外置LC滤波回路,保证波形畸变率在指标范围内。外置带抽头的补偿电感,以补偿被试设备的电容电流,提高装置的带负载能力。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理,由此带来了如下几个优点:
1. 体积小、重量轻,便于携带,便于大功率化。
2. 不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单,对现场试验电源容量的要求,有很大程度的降低。

多倍频发生器厂家使用说明
多倍频发生器厂家使用说明

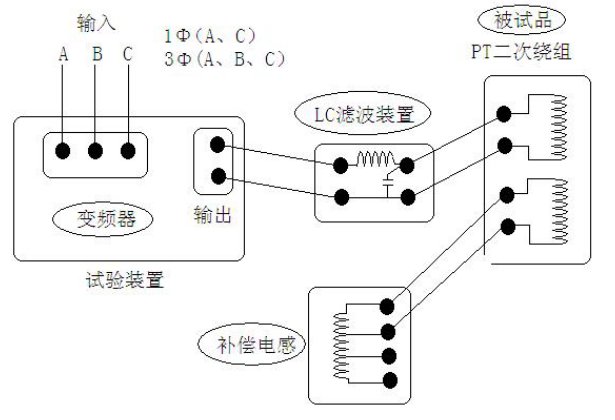

本装置的电源、控制为一体式设计,即电子式多倍频试验控制箱。并设有过流、过压保护。其构成框图如图1所示。

注意:试验安全及设备保存
试验前,请做好一切安全措施。本设备请置于通风干燥处保存。
