便携式耐压测试仪厂家

来源：www.whmoen.com    更新时间：2020-05-13

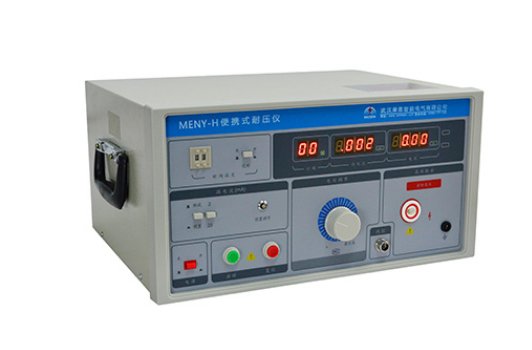

便携式耐压测试仪厂家简介
   武汉摩恩提供便携式耐压测试仪厂家价格、便携式耐压测试仪厂家报价，产品选型，技术支持，便携式耐压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。


本耐压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便。是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。

便携式耐压测试仪规格和技术特性
2.1  输出电压、基本误差、漏电流、预置报警电流和允差见表1

型号	MENY-H(5kV/200mA)
容量	kVA	1
输出电压	AC(kV)	5
	基本误差	±（5%r+3d）
漏电流	mA	0 -200
	允差	±（5%r+3d）
报警电流	mA	0.5-200
	允差	±（5%r+3d）
注1：r-读数   d-个字 注2：基本误差和允差条件环境温度为23℃±5℃，相对湿度不大于80%

表   1
2.2  产品的特色
 a  显示方式为数显。
 b  能显示在测试时被测物品上漏电流数值。
 c  具有时间预置和显示，测试时间倒计时。
 d  可任意设置报警电流值。
 e  输出波形为50Hz正弦波或直流。
2.3  测试时间、外形尺寸和重量见表2。

型号	容量kVA	测试时间s	外形尺寸1×b×h，mm：	重量kg
MENY-H	1	1~99	440×390×235	17

2.4  使用条件
 温    度   0℃～40℃
 相对湿度   不大于80％
 周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。
2.5  供电电源 交流220V  允差 ±10％，50Hz。

便携式耐压测试仪结构和工作原理
工作原理

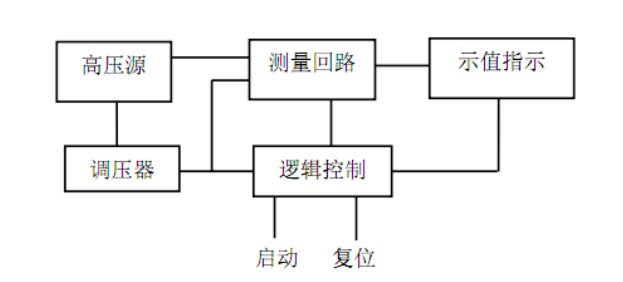

耐压测试台由高压升压回路（能调整输出所需的试验电压）、漏电流检测回路（能设置报警电流）和示值指示仪表（直接读出输出电压和漏电流值<或击穿报警电流值>）组成见图1。在测试中，被测物在规定的试验电压作用下达到规定的时间时，仪器自动切断输出电压；一旦出现击穿，即漏电流超过设定报警电流，还会发出声光报警。

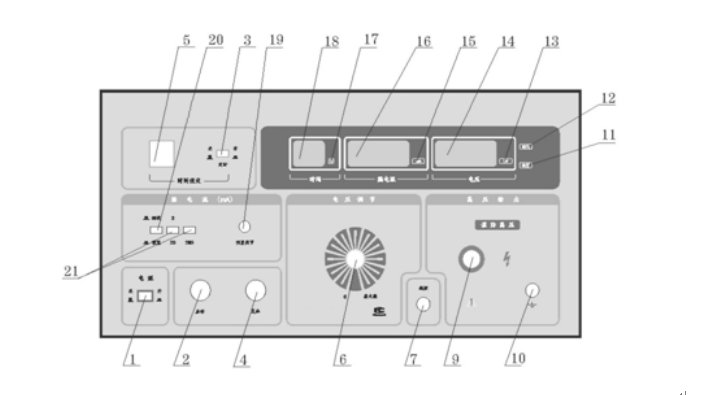

便携式耐压测试仪仪器功能键布局：

图2  面板

1 “电源”开关               2 “启动”按钮
3 “定时”键                 4 “复位”按钮
5 “时间预置”或“时间定时”   6 “电压调节”旋钮
7 “线控”接头               9 “交流高压”输出端
10 “接地”接线柱
11 “报警”指示灯             12 “测试”指示灯
13 “电压单位”指示灯         14 “电压”显示
15 “漏电流单位”指示符       16“漏电流”显示
17 “测试时间单位”指示符     18 “测试时间”显示
19 “漏电流预置调节”钮       20 “漏电流测试/预置”键
21 “漏电流量程”转换键
