充气式试验变厂家

来源:www.whmoen.com    更新时间:2020-05-13

充气式试验变厂家简介
武汉摩恩提供充气式试验变压器厂家价格、充气式试验变压器厂家报价,产品选型,技术支持,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用。

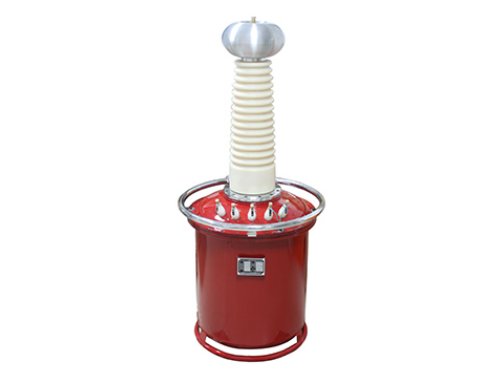

充气式试验变厂家

为了方便电力系统的现场等级的试验,我们专们设计和生产用多台轻型试验变压器串激组合YDQ(C)系列试验设备。由于分散组合能力方便使用,故可适应现场多种需要。每个单元重量轻,运输和移动方便,使现场能顺利取得较高的试验电源。

充气式试验变厂家工作原理
YDQ(C)系列高压试验装置,除最高电压一级外,都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。
由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地,首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源,此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理,可叠加第Ⅲ级。

充气式试验变技术指标及参数
对各电压等级变压器的空载电流4~9%        阻抗电压4~10%
TSB-系列现有规格及运行时间


注:可按用户要求配套

型 号 与YDQ配套 调压器铭牌 配套运行时间
KVA KVA min(分)
YDQ—1.5 1.5 1     ≤30
YDQ—3 3    2      ≤30
YDQ—5 5    3      ≤30
YDQ—10 10  5或10  ≤30
YDQ—20 20 10或15  ≤30
YDQ—30 30   30    ≤30
YDQ—50 50   50    ≤30


 在额定容量的额定电压下,连续运行不得超过半小时,每次工作时间间隔为工作时间的5-10倍,以保证变压器的充分散热,在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。
