局部放电检测仪厂家

来源:www.whmoen.com    更新时间:2020-05-11

局部放电检测仪厂家简介
武汉摩恩提供局部放电检测系统厂家价格、局部放电检测系统厂家报价,产品选型,技术支持,采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,数字式表头,可同时显示放电脉冲的放电量和高压试验电压。
局部放电检测仪厂家

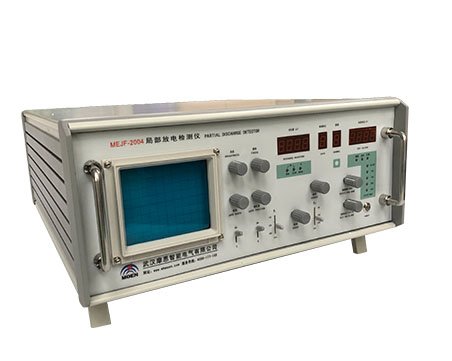

MEJF-2004局部放电检测仪厂家是我司根据当今国内外局放仪研究领域的理论,参照国际电工委员会(IEC60270)标准,采用了高科技技术和新型电路,通过各地用户广泛试用后的不断改进而成的,它在保留了前几代产品优点和功能的同时,又比前几代产品在设计上更完善,使用上更方便,性能上更可靠。
  局部放电测试仪具有检测灵敏度高,适用试品范围广,信噪比高等特点。采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,数字式表头,可同时显示放电脉冲的放电量和高压试验电压。JF-A01N局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。该仪器与JZF-9或JZF-10型校正脉冲发生器配合使用,尤其适合电力部门、生产制造厂家和科研单位。

局部放电检测仪厂家工作原理
   试品CX在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大(达到所至需幅值)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间;并在这段工作时间内将示波屏的相应显示区加亮,它可以避开固定相位的干扰,这是常规的放电量测试方法。
用JZF型校正脉冲发生器注入试品CX一个的已知电量时,调节放大器细调旋钮使放电量表显示的值与注入电量一致,就可以在加电压试验时直接在表上读出被测放电量,无须进行计算,十分方便。
试验电压表经电压表电阻R产生试验电压过零标志讯号,可在示波屏上显示零标脉冲,试验电压大小可由kV表显示。整个系统的工作原理可参看方框图(图1)

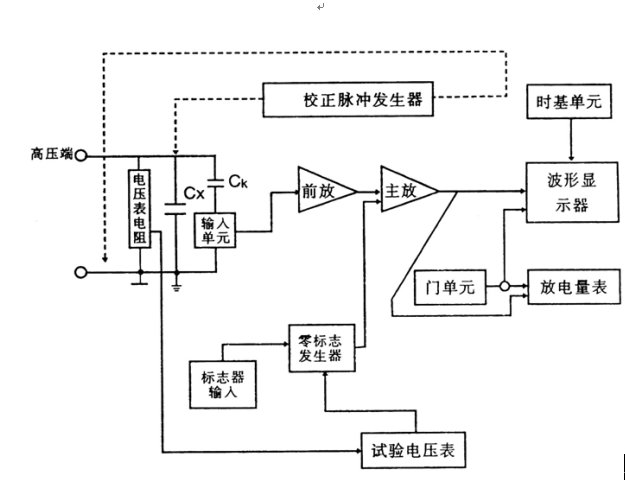

图1  MEJF-2004局部放电检测仪原理方框图
局部放电检测仪原理方框图

局部放电检测仪厂家结构说明
本仪器为台式机箱结构,仪器操作面分前面板及后背板两部分,各调节元件的位置见图2所示。


局部放电检测仪厂家前面板示意图

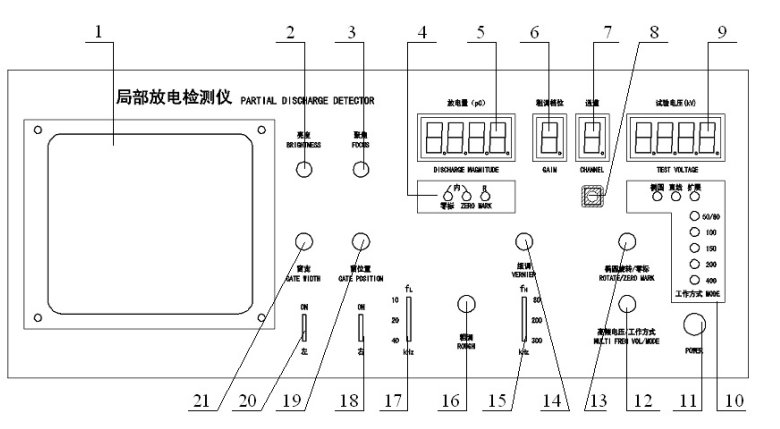

图2  a  MEJF-2002局部放电检测仪厂家前面板示意图


局部放电检测仪厂家前面板示意图

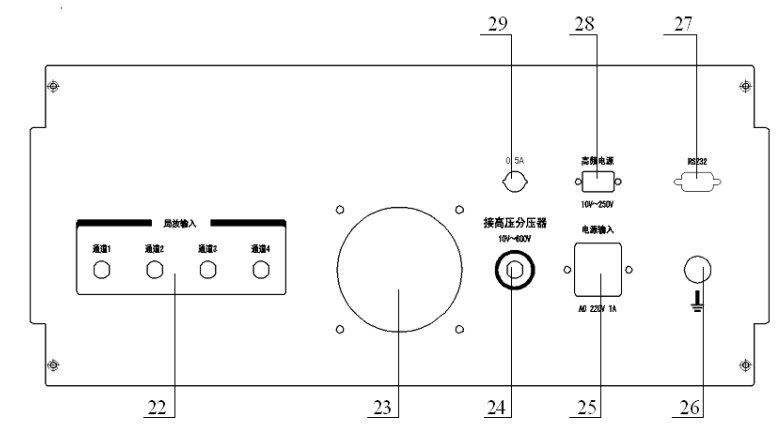

图2  b  MEJF-2002局部放电检测仪厂家后面板示意图

MEJF-2004前面板、后面板各元件说明:
1、示波显像屏:显示测量到的局放波形;
2、亮度调节旋钮:左右旋转可调节示波显像屏的显示亮度;
3、聚焦调节旋钮:左右旋转可调节示波显像屏的清晰度;
4、零标状态显示灯:分为正内零标、负内零标、外零标、无零标(没有灯亮)四种状态;
5、放电量数显表头,仪器进行参数设置时,可对电压变比、局放校正基准设置参数值进行显示;
6、粗调档位数码显示:显示1-6个档位,同时右下角的原点可记录校正的基准档位;
7、局放信号测量通道数码显示: 1通道;
8、局放信号测量通道切换选择按钮:单通道,此按钮不用; 9、高压试验电压数显表头,同时可显示已设置好的局放校正基准参数值、椭圆旋转相位;
10、工作方式和扫描时基状态显示灯:工作方式分为椭圆、直线、扩展;扫描时基状态分为 50/60、100、150、200、400Hz;
11、电源开关按钮 :按一下,开机;再按一下,关机; 12、高频电压/工作方式旋钮:
1)左右旋转,切换高频电压档位,电压档位为13V、18V、24V、33V、44V、60V、80V、110V、150V、200V、275V;
2)短按开关,进入工作方式选择模式,左右旋转开关,可选择不同的工作方式,相应的状态灯会亮;
3)长按开关2S,进入扫描时基选择模式,左右旋转开关,可选择不同的扫描时基,相应的状态灯会亮;

13、椭圆旋转/零标旋钮:
1)短按开关,进入零标切换模式,可选择不同的零标状态;
2)左右旋转开关,可进行椭圆旋转,旋转的相位可在高压试验电压数显表头,分为5档,以30°为一档,可旋转120°;

14、细调旋钮
1)左右旋转,可以调节细调增益;
2)短按一下,若在校正的时候,有细小偏差可自动校正,高压试验电压数显表头显示已设置好的局放校正基准参数值;
3)长按5S,粗调档位显示“P”,放电量数显表头显示“0000”,同时第一位闪烁,左右旋转细调旋钮可以改变闪烁位的数值,短按改变闪烁位的位置,“0000”状态下可以修改校正参考值;
4)长按5S,粗调档位显示“P”,放电量数显表头显示“0000”, 同时第一位闪烁,左右旋转细调旋钮可以改变闪烁位的数值,短按改变闪烁位的位置,“1111”状态下可以修改高压分压器的变比,默认1000;

15、高频带宽选择 开关:分为80、200、300kHz
16、粗调旋钮:左右旋转可以调节粗调档位,在某一档位校正后,可以按下此按钮,记录校正档位;
17、低频带宽选择 开关:分为10、20、40kHz;
18、右窗通断开关:打开窗,则显示窗口范围内的测量数据;
19、窗位置旋钮:左右旋转改变开窗位置;
20、左窗通断开关:打开窗,则显示窗口范围内的测量数据;
21、窗宽旋钮:左右旋转改变窗宽的位置;
22、局放输入端:局放测量信号输入端,最多测量4个通道;
23、风扇散热孔;
24、接高压分压器:外接分压器,测量高压电压值,电压输入范围10-600V;
25、外部供电电源输入;
26、接地螺栓:试验时需可靠接地;
27、RS232口:通过此串口,可将局放仪的各参数上传至其他设备;
28、高频电源:电压输入范围10-250V
29、电源保险丝:0.5A
