试验变压器

来源:www.whmoen.com    更新时间:2020-08-24

武汉摩恩提供试验变压器型号、试验变压器厂家
试验变压器
简介:
试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在MEYD系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

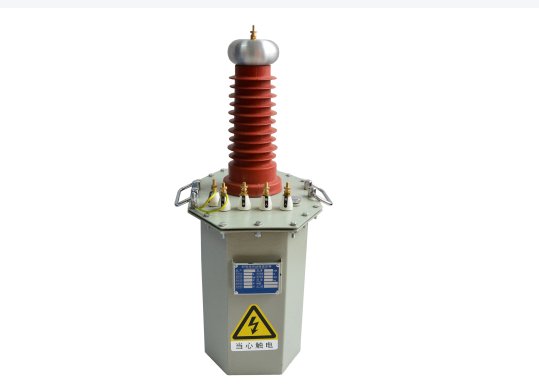

试验变压器
试验变压器工作原理:
试验变压器为单相变压器,连结组I. I. 用工频220V(10kVA以上为380V)电源接入∕XC∕TC(为本公司生产的试验变压器专用设备,详细资料请见其具体使用说明书)系列操作箱(台),经操作箱内自耦调压器(50kVA以上调压器外附)调节至0-200V(或0-400V)电压输出至MEYD、TDM(G)试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

试验变压器配套产品
1、操作系统:
XC系列操作箱:容量:1kVA – 5kVA 输入电压:0.22kV
TC系列操作台:容量:10kVA – 300kVA 输入电压:0.22kV、0.38kV
2、保护式数字微安表   MSA – I
3、阻容式交直流分压器   RCF – 50、100、150、200kV
4、高压直流放电棒 FZ – 70、140、210kV
5、高压硅堆 2DL – 150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01uF – 0.1uF,40 – 100kV
8、均压球
9、保护球隙 Q – 50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10kV 、35kV
15、高压定相器 10、35、110 、220kV
16、各种万用表、兆欧表及测试线

试验变压器的容量选择
标称试验变压器容量Pn的确定公式:Pn=kVn2ωCt×10-9
式中: Pn----标称试验变压器容量(kVA)
       Vn-----试验变压器的额定输出高压的有效值(kV)
       K-------安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
       Ct------被试品的电容量(PF)
       ω----角频率,ω=2πf,f-----试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的桥式或悬式绝缘子 几十微法
简单的分级套管 100 – 1000PF
电压互感器 200 – 500PF
电力变压器 < 1000kVA - 1000PF
           > 1000kVA 1000 – 10000PF
高压电力电缆和油浸纸绝缘 250 – 300PF/m
气体绝缘 - 60PF/m
封闭变电站,SF6气体绝缘 100 – 10000PF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以上列出不同的Vn所选用的K值供参考
Vn = 50 – 100kV K=4  Vn = 150 – 300kV  K=3  Vn > 300kV K=2
