容性设备绝缘在线检测仪选型

来源:www.whmoen.com    更新时间:2020-04-16

容性设备绝缘在线检测仪选型简介:
武汉摩恩提供容性设备绝缘在线检测仪厂家报价,产品选型,技术支持,容性设备绝缘在线检测仪把当前设备的监测信息以数据和趋势图的形式显示,能够直观显示所监测设备的状态。

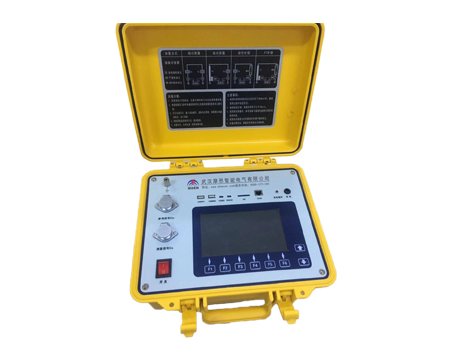

容性设备绝缘在线检测仪选型
M变电站高压电气设备绝缘状况通常有两种监测方式:在线监测和带电(便携)在线检测。在线监测方式能够随时获得反映设备绝缘异常的特征参量,便于实现自动化管理,但投资相对较大,安装施工比较麻烦,且需要定期维护;而便携式带电检测方式具有投资少、针对性强,便于安装维护和更新等优点,只要预先在电气设备上安装取样单元,即可通过便携式带电检测仪器,对运行中的电气设备进行定期检测,同样也可达到及时发现绝缘缺陷,延长停电预试周期的目的,可完全替代投资较大的在线监测方式。检测系统无论取样单元还是检测仪器,从技术上和使用方便性上都远优于以往的检测系统(以往取样单元存在安全隐患,检测仪器操作不方便并且不能方便升级到在线监测系统)。

容性设备绝缘在线检测仪选型工作原理
在线测试结果如何与现有的常规预防性试验结果对比,是目前电力部门较为关心的一个问题。运行经验表明,测试电压的不同以及周围电磁环境的差异,虽然会导致在线测试结果与停电预防性试验结果之间缺乏对比性,但如果能够获得真实可靠的在线测试结果,仍可通过纵向或横向比较的方式判断出运行设备的绝缘状况。

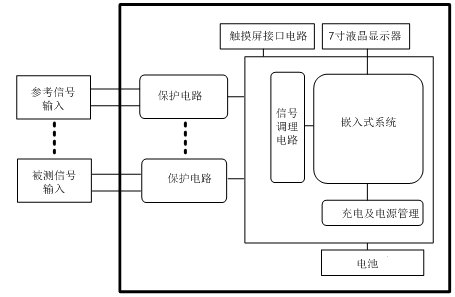

型检测仪的工作原理图如图1所示。传感器的输入阻抗非常低(穿芯),能够耐受较大的工频和雷电电流冲击。
容性设备绝缘在线检测仪原理图
 图1 容性设备绝缘在线检测仪原理图

检测仪设置参考信号和被测信号两个信号输入端。测量时只需将检测仪的信号输入端与安装在设备下方的外置式传感器通过屏蔽电缆联接即可,完全实现“即插即用”。采用这种设计结构,不但可降低检测系统的投资,还有助于提高长期工作的稳定性,并可随时对检测精度进行校验,对设备的运行状态也没有任何改变。
本系统可把当前设备的监测信息以数据和趋势图的形式显示,能够直观显示所监测设备的状态。

容性设备绝缘在线检测仪注意事项
1.该系统在使用过程中如果突然断电,可保存断电前所检测的数据。
2.启动测量时,必须预先联接好测试引线,保证两个电流检测通道Cx或Cn的输入信号不小于100μA。检测仪器与传感器之间电缆连接正常。
3.检测仪两个输入端(参考端和测量端)不能任意互换,否则会得到错误的测试结果。
4.检测仪不用时务必关闭电源开关。当检测仪电池电量不足或长时间没有操作时,将会自动关机,避免机内电池因过渡放电而导致损坏。
5.建议在关机状态对机内蓄电池进行充电。如果需要使用交流供电方式,zui好先在关机状态预充电1~2小时,以免因电池电压太低、供电电流太大而导致充电电路损坏。
6.检测仪的接地端必须与地网可靠连接,否则周围电磁场干扰会严重影响其测试精度,且不能保证测试人员的人身安全。
7.在对电容型设备的电容量和介质损耗值进行在线或停电测量时,如果被测信号较小(如小于1mA),要使用蓄电池供电方式,否则将无法保证必要的检测精度。


容性设备绝缘在线检测仪变电站电场干扰对测试结果的影响
变电站内的运行电气设备除了要承受自身工作电压的作用,还会受相邻的其它电气设备产生的电场影响。如果被测电气设备的电容量较小且设备的运行电压较高,则介损或阻性电流测试结果将会受到严重影响。对于呈“一”字形排列的电气设备,通常的表现方式是A相测试结果偏大,B相适中,C相测试结果偏小。如果变电站的运行方式不变,则电场干扰对测试结果的影响也是较为固定的。因此,前后两次的在线测试工作zui好在同一种运行方式下进行,以便对测试结果进行纵向比较。
对于电容型设备的介质损耗测量,停电试验时所施加的电压通常远远低于设备的实际运行电压,故要求在线测试结果与停电试验结果完全一致,同样也是不现实的,特别是对500kV变电站内的电气设备。
变电站的运行方式改变也会对电容型设备的介损测量数据造成影响,例如设备处于热备用状态时,高压断路器打开,但隔离开关仍然闭合,此时的线路CT会承受来自另外一个系统的电压作用,从而导致介损测量结果出现三相同时变大或减小的异常现象。
总之,导致在线检测结果失真的原因是多方面的,除了与测试仪器、测试方法有关外,还与现场条件及环境有关。尽管检测仪较好地解决了谐波对介损及阻性电流测试结果的影响,仪器的检测精度及稳定性也得到保证,但如果要求在线测试结果能够与停电试验时的结果完全可比,目前尚有一定的技术难度。然而,运行经验及研究结果表明,测试电压的不同以及周围电磁环境的差异,尽管会导致在线测试结果与停电预防性试验结果之间缺乏对比性,但如果能够获得真实可靠的在线测试结果,仍可通过纵向或横向比较的方式判断出运行设备的绝缘状况。

武汉摩恩提供容性设备绝缘在线检测仪厂家报价,产品选型,技术支持,容性设备绝缘在线检测仪把当前设备的监测信息以数据和趋势图的形式显示,能够直观显示所监测设备的状态。
