异频介质损耗测试仪型号

来源:www.whmoen.com    更新时间:2020-01-07

异频介质损耗测试仪型号简介
  武汉摩恩提供异频介质损耗测试仪型号、厂家价格、异频介质损耗测试仪厂家报价,产品选型,技术支持,异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。适用于全部停电后用发电机供电检测的场合。

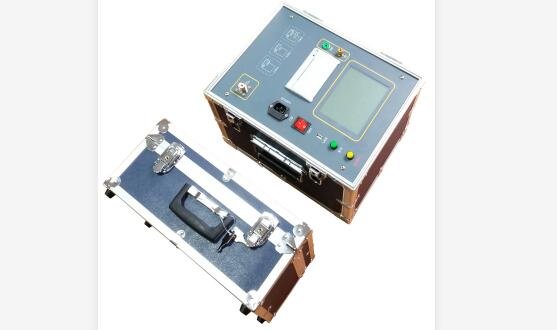

异频介质损耗测试仪型号

异频介质损耗测试仪厂家主要技术参数

1

使用条件

-15℃-40℃

RH<80%

2

抗干扰原理

变频法

3

电    源

AC 220V±10%

允许发电机

4

高压输出

0.5KV-10KV

每隔0.1kV

精    度

2%

最大电流

200mA

容    量

2000VA

5

自激电源

AC 0V∽50V/15A

50Hz、60Hz单频
45Hz/55Hz   47.5Hz/52.5Hz
55Hz/65Hz   57.5Hz/62.5Hz
自动双变频

6

分 辨 率

tgδ: 0.001%

Cx: 0.001pF

7

精    度

△tgδ:±(读数*1.0%+0.040%)

△C x :±(读数*1.0%+1.00PF)

8

测量范围

tgδ

无限制

C x

15pF < Cx < 300nF



10KV

Cx < 40  nF



5KV

Cx < 150 nF



1KV

Cx < 300 nF

CVT测试

Cx < 300 nF

9

外型尺寸(主机)(mm)

350(L)×270(W)×270(H)

外型尺寸(附件箱)(mm)

350(L)×270(W)×160(H)

10

存储器大小

200 组 支持U盘数据存储

11

重量(主机)

22.75kg

重量(附件箱)

5.25kg


异频介质损耗测试仪选型面板说明
异频介质损耗测试仪选型面板

1)紧急停机按钮及高压指示灯
2)复位按钮
3)USB接口
4)总电源开关
5)AC220V电源输入插座
6)Cx:试品输入插座
7)触摸显示屏
8)接地接线柱
9)ES自激输出
10)打印机
11)高压输出HV插座

异频介质损耗测试仪型号使用注意事项
1、本仪器只能在停电设备上使用,其它设备可不断电;
2、仪器自带有升压装置,应注意高压引线的绝缘及人员安全;
3、仪器必须可靠接地;
4、使用本仪器检测设备前,应先对设备进行绝缘检测;
5、确定设备的耐压等级,正确选择仪器升压档位,以防击穿设备,损坏仪器;
6、仪器所配专用高压电缆出厂时已检测合格,但测量时仍需远离人体;
7、输入电压为AC220V±10%,超出范围都有可能影响测试精度;zui大输入电压为AC264V,超过此值会造成永久性损坏,对此厂家不予保修;
8、打印机有可能在搬运过程中因卷纸松动而出现打印卡纸,此时只需将卷纸取出,绕紧后重新装入;
9、仪器应注意防潮,防剧烈震动;
10、发电机供电时应将输出零线接地,否则会提示接地有误。

  武汉摩恩提供异频介质损耗测试仪型号、厂家价格、异频介质损耗测试仪厂家报价,产品选型,技术支持,异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。适用于全部停电后用发电机供电检测的场合。
