避雷器放电计数器测试仪厂家

来源:www.whmoen.com    更新时间:2020-01-06

避雷器放电计数器测试仪厂家简介
  武汉摩恩提供避雷器放电计数器测试仪厂家价格、避雷器放电计数器测试仪厂家报价,产品选型,技术支持,避雷器放电计数器测试仪是测试各型放电计数器是否正常动作,适用于各种JS8,JS9及其它JS型号避雷器的放电动作计数器动作情况检测。
避雷器放电计数器测试仪厂家
一、避雷器放电计数器测试仪厂家原理
避雷器放电计数器测试仪厂家原理

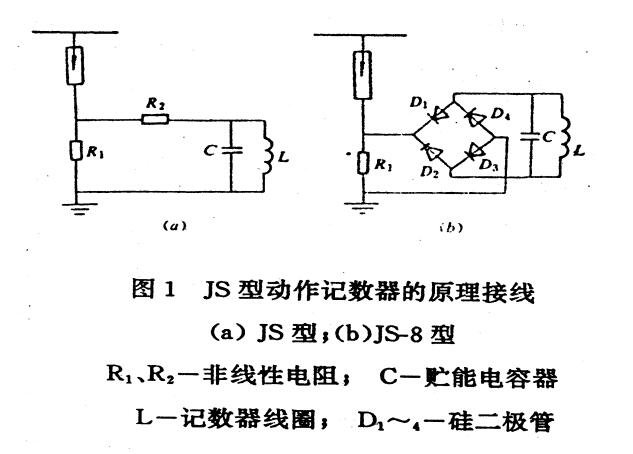

图1所示为JS型动作记数器的原理接线图。图1(a)为JS型动作记数器的基本结构,即所谓的双阀片式结构。当避雷器动作时,放电电流流过阀片R1,在R1上的压降经阀片R2给电容器C充电,然后C再对电磁式记数器的电感线圈L放电,使其转动1格,记1次数。改变R1及R2的阻值,可使记数器具有不同的灵敏度。一般zui小动作电流为100A(8/20μs)的冲击电流。因R1上有一定的压降,将使避雷器的残压有所增加,故它主要用于40kV以上的高压避雷器。
图1(b)表示 JS-8型动作记数器的结构,系整流式结构。避雷器动作时,高温阀片R1上的压降经全波整流给电容器C充电,然后C再对电磁式记数器的L放电,使其记数。该记数器的阀片R1的阻值较小(在10kA时的压降为1.1kV),通流容量较大( 1200A方波),zui小动作电流也为100A(8/20 s)的冲击电流。JS-8型记数器可用于6.0~ 330kV系统的避雷器,JS-8A型记数器可用于 500kV系统的避雷器。
二、避雷器放电计数器测试仪厂家动作的检查方法及计数器检测仪原理

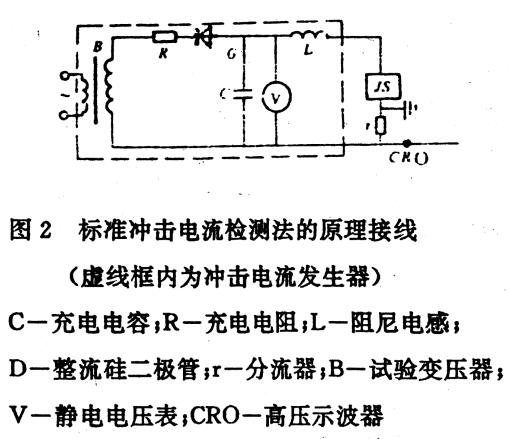

避雷器放电计数器测试仪原理图
由于密封不良,动作记数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致记数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查记数器动作的方法有电容器放电流法、交流法和标准冲击电流法。研究表明,以标准冲击电流法zui为可靠,其原理接线如图2所示。

将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器,若记数器动作正常,则说明仪器良好,否则应解体检修。例如某电业局曾用此法对27只记数器进行检测,其中有3只不动作,解体发现内部元件受潮、损坏。

《规程》规定,连续测试3~5次,每次应正常动作,每次时间间隔不少于30s。测试后记录器应调到0。

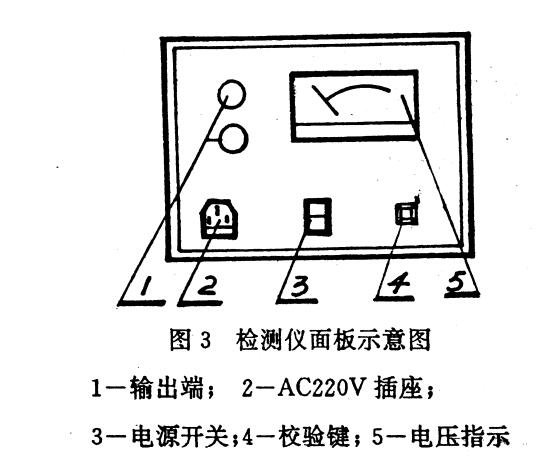

检测面板示意图



三、避雷器放电计数器测试仪厂家操作方法
1. 将仪器输出端与避雷器计数器两端相连(连结线要尽量短),红色端接上端,黑色端接地端。
2. 将电源线接好后,检查仪器及接线是否正确,确认无误后即可开始试验。
3. 合上电源开关(电源灯亮),待电压稳定(600V左右)后,即可开始校验。
4. 按下核验键,输出电压立即下降,此时可观察计数器的动作 情况。
5. 如需多次试验,可待输出电压达到稳定值时,再按校验键,并观察计数器的动作情况。
6. 检验完毕后,立即关掉电源,待输出电压完全回零时,才能拆除接线。
7. 如按检验键、,输出电压没有下降,应关掉电源,待电压指示回零后,检查是否回路有断点,或者是放电计数器不适合技术指标中规定的型号。

四、避雷器放电计数器测试仪厂家注意事项
1. 拆除接线时,若输出电压没有回零,操作人员不能碰测试线非绝缘部分,以免造成人身事故。
2. 被试品不允许带电。
3.在直流测试过程中,发现欠压指示灯亮,应停止使用直流电源,改用交流电源测试。
  武汉摩恩提供避雷器放电计数器测试仪厂家价格、避雷器放电计数器测试仪厂家报价,产品选型,技术支持,避雷器放电计数器测试仪是测试各型放电计数器是否正常动作,适用于各种JS8,JS9及其它JS型号避雷器的放电动作计数器动作情况检测。
