雷击计数器校验仪的生产厂家

来源:www.whmoen.com    更新时间:2019-12-25

雷击计数器校验仪简介
武汉摩恩提供雷击计数器校验仪厂家价格、雷击计数器校验仪厂家报价,产品选型,技术支持,雷击计数器校验仪适用于阀型避雷器及氧化锌避雷器中放电计数器动作的检查和校验。

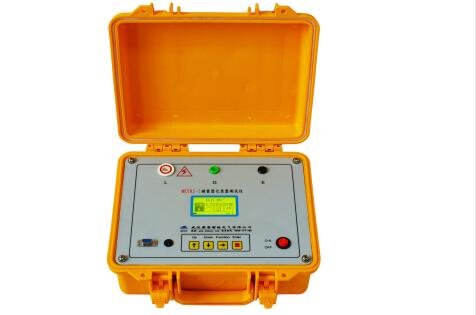

雷击计数器校验仪
雷击计数器校验仪概述
本仪器适用于阀型避雷器及氧化锌避雷器中放电计数器动作的检查和校验。该仪器符合中华人民共和国电力行业标准DL474.5-2006“现场绝缘试验实施导则避雷器试验”标准的要求,适用于发电厂、变电所现场及修理车间、试验室等条件下的试验使用。一次接线即可完成雷电动作计数检查和毫安表指示校验;仪器内置电池供电,连续工作时间8小时以上。

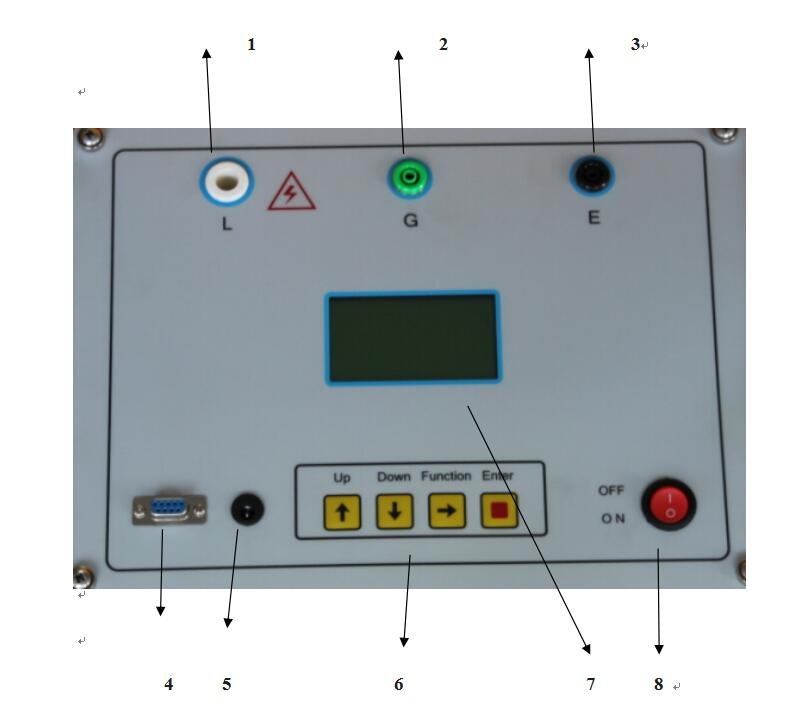

雷击计数器校验仪仪器面板图说明
 雷击计数器校验仪仪器面板图说明
1、高压输出插座,接计数器的输入端。
2、高压线屏蔽插座,接高压线屏蔽插头。
3、地线,接计数器外壳。
4、RS232接口,可以和电脑通讯。方便电脑控制和传输数据。
5、充电插座。必须插我们配的专用充电器。
6、键盘。用来设置参数,启动仪器等。
7、显示器。用来指示放电状态,电流校准等
8、电源开关


雷击计数器校验仪开机进入初始放电计数画面(图一)
初始放电计数画面
                  初始放电计数画面(图一)
此时 计数放电图标 处于选中状态,上面显示0.6KV表示放电电压。
按增大,减小键 增大或减小放电电压。
按功能键可以使计数放电图标,电流校验图标,数据查看图标,参数设置图标循环处于选中状态。

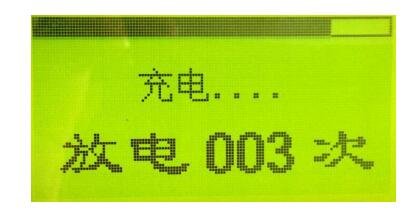

按确定键,启动计数放电功能,先显示高压充电画面(图二)
高压充电画面
                          高压充电画面(图二)
等到高压充电完毕,也就是屏幕最上方的进度条满刻度之后(大约5秒钟),立即显示放电计数画面(图三)

                        放电计数画面(图三)

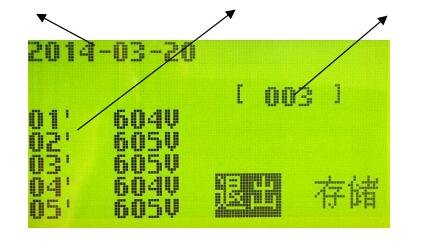

等到放电计数完毕(一般情况3~5次),显示放电计数存储画面(图四)
             实验日期           存储的电压数据     存储序号

 放电计数存储画面
                        放电计数存储画面(图四)
此时,选择退出或存储,按确认键返回初始放电计数画面
