接地导通测试仪

来源:www.whmoen.com    更新时间:2020-11-16

接地导通测试仪

厂家简介
武汉摩恩提供接地导通测试仪厂家价格、接地导通测试仪厂家报价,产品选型,技术支持,接地导通测试仪适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,同样适用于低阻值电阻的测量。

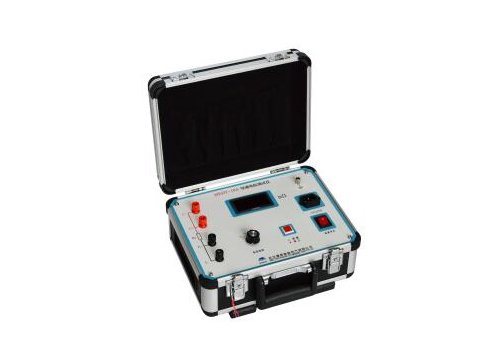

接地导通测试仪


接地导通测试仪厂家产品概述
接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。
电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量,仪器分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的MEDT-10A接地导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,提高了工作效率。


接地导通测试仪厂家性能特点
1、电源技术:采用zu/i新电源技术,输出10A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果。
2、抗干扰能力强:在严重干扰条件下,液晶屏zu/i后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
3、使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能。
4、操作简单:只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好。
5、携带方便:采用便携式设计,体积小、重量轻。接地导通测试仪面板与机箱成一体结构,具有很好的抗震性。

接地导通测试仪厂家技术指标
1、测量范围:1~1999mΩ
2、分 辨 率:1mΩ
3、测试电流:DC 1A、2A、5A、10A 四个固定电流档位
4、测量精度:±(0.5%+2d)
5、测量半径:50米
6、显示方式:LCD背光显示
7、工作方式: 连续
8、工作电源:AC220V±10%  50Hz
9、工作环境:温度- 10℃~40℃   湿度:≤80 %RH
10、体积:300×270×200 mm3
11、重量:5kg(不含附件)

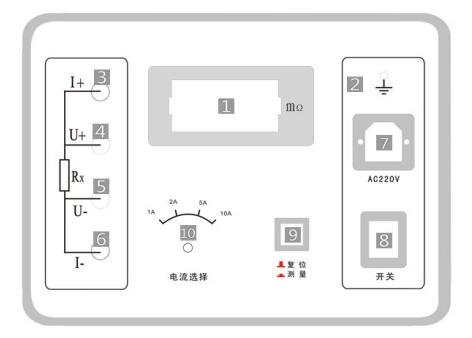

接地导通测试仪厂家面板结构
接地导通测试仪=面板结构

1、电阻显示(mΩ)

2、接地

3、电流输出I+

4、测量输入U+

5、测量输入U-

6、电流输出I-

7、220V电源插座

8、电源开关

9、复位/测量

10、电流选择




图一  接地导通测试仪面板布局图
