电缆识别仪厂家

来源:www.whmoen.com    更新时间:2019-12-04

电缆识别仪厂家简介
  武汉摩恩提供电缆识别仪厂家价格、电缆识别仪厂家报价,产品选型,技术支持,电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确(方向及幅度的双重判别)、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。
电缆识别仪厂家
一、电缆识别仪厂家概述
1.1  常规用途
从多根电缆中准确识别出其中某一根目标电缆,是电力电缆工程师和电缆工经常遇到的技术问题。电缆识别仪目的是为了避免误锯带电电缆而引发的严重事故。
电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别,严禁将电缆识别仪接入正在运行的电力电缆!
特别提示:根据本仪器的设计原理,电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围。
电缆识别关系到人身安全,请确保操作人员严格遵守国家的安全生产、电力安全规程等法规,请严格使用原厂配件,请认真阅读该说明书,并请严格按照说明书中的要求进行操作。
一律按五项安全规程来操作:适用于电力行业及有可能接触危险电压的各种作业环境。

1.2  安全事项
本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
使用本仪器前一定要认真阅读本说明书。
仪器的操作者应具备一般电气设备或仪器的使用常识。
本仪表属高精密仪表,应避免剧烈振动。
对本仪器的维修、维护和调试应由专业人员进行。
在测试过程遇到任何不明白的问题时,请立即停止工作,并及时联系本公司技术人员。
1.3  依据标准

序号

标准名称

1

GB50150-2006         《电气装置安装工程电气设备交接试验标准》

2

GB6587-86《电子测量仪器环境试验总纲》

3

DL/T 1253-2013 《电力电缆线路运行规程》

4

GB/T6995-2008《电线电缆识别标志方法》

5

DL/T 596-2005    《电力设备预防性试验规程》

6

GB1094.1-GB1094.6-96  《外壳防护等级》

MOEORW-9605电缆识别仪依据的相关标准如下表所示:
序号 标准名称
1 GB50150-2006         《电气装置安装工程电气设备交接试验标准》
2 GB6587-86《电子测量仪器环境试验总纲》
3 DL/T 1253-2013 《电力电缆线路运行规程》
4 GB/T6995-2008《电线电缆识别标志方法》
5 DL/T 596-2005    《电力设备预防性试验规程》
6 GB1094.1-GB1094.6-96  《外壳防护等级》



二、电缆识别仪厂家产品信息
2.1  突出优势
手持接收机自动识别并显示结果,确保电缆识别的结果100%准确。轻巧强大,方便携带。
适用于已停电的电缆的现场识别。只要您的目标电缆已停电,就能用本仪器将目标电缆从多根电缆中准确识别出来。
识别时,需要同时使用本仪器的发射机和手持接收机。
发射机采用脉冲电流原理,给电缆线芯注入最大值为30 A 的脉冲电流信号,该电流在目标电缆周围产生电磁场。
手持接收机通过感应夹钳准确测量到电磁场信号。因电流有方向性,故磁场信号也有方向性。
2.2  供电方式
本仪器手持接收机使用2节1.5V AA(5号)干电池。应避免新旧电池混用,定期检查电池电量,长期不使用仪器时,请卸下手持机电池。

发射机内置大容量锂电池,长期不使用仪器时,建议每隔一个月充电维护一次,以免电池自放电耗尽损坏电池。充电过程中,请关闭发射机。插上专用电源适配器后,用12.6V锂电池专用充电器为内置电池充电。发射机自动控制充电过程,并在电量指示屏中显示剩余电量百分比。

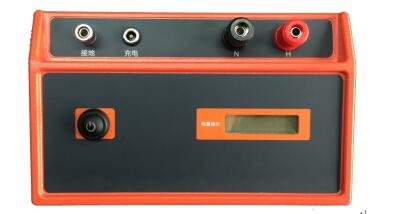

2.3  发射机示意

电缆识别仪厂家发射机示意

2.4  发射机技术参数

工作电源

内置12.6V/2.2AH锂电池

指示

电池电量指示

脉冲电压

500V

脉冲电流

最大30 A (取决于回路电阻的大小)

脉冲频率

10次/分钟

脉冲宽度

10 ms

现场连续工作时间

>10小时

显示

正显液晶显示屏,阳光下可清晰显示

工作温度

-25~60℃

环境湿度

≤80%RH,无结露

储存条件

-20℃~50℃,≤95%RH, 无结露

体积

长180mm×宽110mm×高100mm

主机净重

~1250g(含电池)


2.5  接收机示意

电缆识别仪厂家接收机

2.6  接收机技术参数

工作电源

2 节1.5 V 、5号碱性电池

指示

信号强度显示

夹钳

内径Ø 180mm柔性夹钳

增益调节

10级 (-3 dB … 24 dB)

现场连续工作时间

>50 小时

显示

高亮LED灯,阳光下可清晰显示

工作温度

-25~60℃

环境湿度

≤80%RH,无结露

储存条件

-20℃~50℃,≤95%RH, 无结露

体积

长150mm×宽80mm×高40mm

主机净重

~220g(含电池)


 武汉摩恩提供电缆识别仪厂家价格、电缆识别仪厂家报价,产品选型,技术支持,电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确(方向及幅度的双重判别)、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。
