电缆故障快测系统厂家简介
武汉摩恩提供电缆故障快测系统厂家价格、电缆故障快测系统厂家报价，产品选型，技术支持， 电缆故障快测系统此套仪器组合属于电缆故障测试中的最强组合，代表了国内最高水平及电缆测试的发展趋势。相信随着宣传及推广，它们会迅速普及到广大电缆维护者手中，为我国的电力电缆维护做出积极的贡献。
电缆故障快测系统厂家系统简介
ME-6000电缆故障快测系统可解决35KV及以下电力电缆的各类故障。测距主机采用了三级脉冲高级弧反射预定位技术，实现了弧短路时间从几微秒到350毫秒的变化，使得测试波形均呈现为低压脉冲波形，可实现自动判距，使得故障测距简单而唯一，将人的经验因素降到最低；所配电缆综合探测仪具有带电或停电寻径、带电缆识别的特有功能；具有绝缘测试功能有助于故障性质分析判断；同时可解决金属性死接地故障这一过去无法解决的难题；系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、噪声频段选择、放电声存储等多项特有功能；同时配备了高级防外界噪声拾音探头，高阻军用耳机，使得定点单元具有超强的防外界干扰能力，大大减少了人的经验因素。系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒，用工控技术数字化处理，科学的集成为一体，实现了真正意义的一体化，高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示，显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息；接线简单（只需接：一根电源线、一根高压线、一根地线）体积小重量轻，基本不占工作场地。系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。
1、电缆故障快测系统厂家系统组成及简介：
ME-6000电缆故障快测系统由以下四个单元组成，
2.1 电缆故障快测系统厂家故障测距单元——ME-6000W三级脉冲测距仪及中央控制单元
主机采用三级脉冲高级弧反射预定位技术使得所有测试波形均显示为低压脉冲波形，实现了故障点距离自动定位，故障测距简单而轻松。中央控制单元是有源的储能装置，可自动控制一级高压击穿故障，二级有源续弧，三级脉冲采样。实现三级脉冲法、提高采样成功率的必要组成部分。
2.2 电缆故障快测系统厂家寻踪及识别单元——ME-5010电缆路径探测仪
具有解决故障电缆对地绝缘短路及开路故障的快速准确查找定位，还可对埋于地下电缆路径的查找定位及电缆的敷设深度的测量。是新一代的电缆故障测试仪器，它的产生降低了电缆故障测试复杂度、难度，提高了安全性。
2.3电缆故障快测系统厂家 故障定点单元——ME-400D智能定位仪
系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、频段选择、存储等多项功能。同时配以防噪拾音探头、高阻军品耳机，使其具有超强的抗干扰能力，大大减少了人的经验因素。
2.4 电缆故障快测系统厂家高压信号单元——ME-320一体化高压信号发生器
电缆故障预定位的能量提供部分，向外提供高压高能的电脉冲。(系统所配高压发生器具有自动设定电压，单次或连续放电，接线简单、体积小重量轻等优点。) 系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒，用工控技术数字化处理，科学的集成为一体，实现了真正意义的一体化，高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示，显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息；接线简单（只需接：一根电源线、一根高压线、一根地线）体积小重量轻，基本不占工作场地。
2、电缆故障快测系统厂家各单元功能特点、技术指标

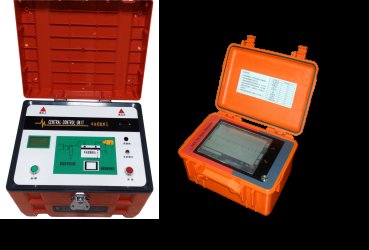

3.1 电缆故障快测系统厂家故障测距单元——ME-6000W三级脉冲测距主机及中央控制单元
主要完成电缆故障点距离的测试，采用双冲击方法延长燃弧时间并稳弧时长可达350毫秒，远远大于二次脉冲的微秒级燃弧时间，能够轻易地定位高阻故障和闪络故障，所有测试波形均呈现为低压脉冲短路波形，故障距离可自动判断。其方法是首先在不击穿被测电缆故障点的情况下，测得低压脉冲的全长反射波形，接着用中央控制单元一键控制，依次自动触发高压脉冲击穿电缆的故障点并产生电弧，同时触发中压储能脉冲来稳定和延长电弧短路时间，再发出低压脉冲，从而得到故障点的短路反射波形，两条波形叠加后可以发现波形的分叉点就是故障点的位置。由于采用了外界的中压储能脉冲来稳定和延长电弧短路时间，时长达350毫秒它比采用电阻限流来获取短暂的微秒级电弧短路时间的二次脉冲法更容易得到故障点短路波形。
3.1.1电缆故障快测系统厂家功能特点：
可测35KV及以下等级所有电缆的高、低阻故障，适应面广。
采用国际最先进的“三级脉冲法”和“三级多次脉冲法”测试技术。同时还具有传统的高压闪络法和低压脉冲法。
任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。
具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
采用中央控制单元一键控制依次顺序触发三个级别的信号输出方式，保证安全和成功率。中央控制单元可提示操作步骤，监测工作进程。
具有测试波形储存功能，能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。
能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。
11寸超高亮彩色触摸液晶屏显示，具有强大的数据处理能力和友好的显示界面。
具有极安全的采样高压保护措施。
具有232计算机通讯接口，可方便将数据及图形保存在计算机内。
内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
具有自主的软件知识产权。
3.1.2电缆故障快测系统厂家技术指标：
3.1.2.1 电缆故障快测系统厂家测试仪主机技术指标
测试方法：三级脉冲法、三级多次脉冲法、冲击高压电流取样法、低压脉冲法。
数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz。
测试距离：＞30Km。
读数分辨率：1m。
系统定点精度：0.1m。
测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒。
内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。
工作条件：温度-30℃～+45℃，
相对湿度： 90%。
海拔高度：小于3000米
3.1.2.2电缆故障快测系统厂家 中央控制单元技术指标
控制方式：一键控制，依次触发三个级别信号顺序输出。
可储能量： 300J
工作电压：220V,50Hz
功 耗：100VA
外形尺寸：450mm×360mm×320mm
重 量：12Kg
使用环境温度：-30℃～+50℃

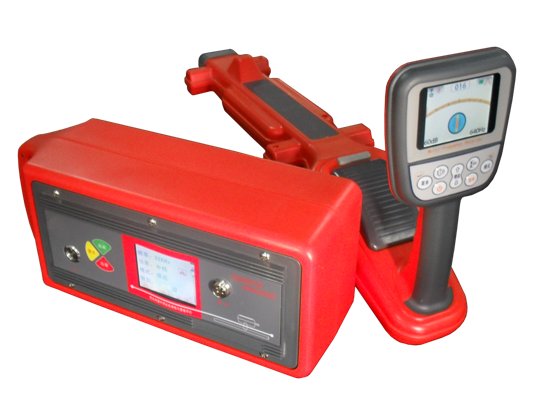

3.2电缆故障快测系统厂家寻径及识别单元：ME-5010电缆路径探测仪
ME-5010电缆路径探测仪是我公司最新型电缆探测设备，全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏，背景灯可保证在任何情况下清晰显示信息。尤其是先进的窄带数字滤波技术，使得在任何强磁场下不受干扰，特别适合高电压强磁场环境下使用。在功能上增加了指向模式：使用方向箭头为操作者指示电缆的中心线，罗盘显示电缆的走向；另外也增加更多的频率，使使用者有了更多的选择，并可以根据使用者的要求定制频率。
3.2.1电缆故障快测系统厂家功能特点：
强大的抗干扰能力：通过超载带数字滤波技术，超过任何同类仪器的抗干扰能力，可在任意电压等级的高压线下准确定位。
可靠识别目标电缆：带有专利技术的定位导向技术轻松识别目标电缆。
具有电子标识定位功能：能够探测预埋地下的电子标识器，使电力电缆的科学管理达到最高水平。
配相关附件则可测外护套故障点及死接地故障点。
超清彩色液晶大屏幕显示，具有罗盘追踪定位功能
根据用户需求可定制特殊频率
3.2.2电缆故障快测系统厂家技术指标：
工作频率：50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
具有彩色导向罗盘指示管线走向
自动识别外接附件
天线模式：波峰法、宽峰法、宽峰箭头、波谷法
信号强度：图形与数字显示，量程0～999，可指示最大信号强度
增益控制：自动增益和手动增益，动态增益范围为0dB～100dB
探测深度：最大探深不小于5米（直连法）
最大探测距离：直连法时绝缘良好的电缆最大可达15km
深度显示：三位数字显示（单位：cm），最大可探测达2.5m，可选择实时显示
电流显示：显示被测电缆的有效电流值（单位：mA），可选择实时显示
声音指示：随信号强度变化的调频音调
电量显示：图形显示
精度*：低频：±(1-5)%≤2.5m 射频：±(5-12)%≤2.5m
采用320×240点阵式3.5寸彩色液晶显示屏，液晶屏背光亮度可调且具有节电背光功能
内置6节1.5V 2200mAH可充电镍氢电池供电
配套智能型镍氢电池充电器，9V 800mA
充满后连续工作时间大于6小时，间断工作大于16小时
工作温度：-20℃--70℃
取决于现场环境、非同心线的形状、临近管线的数目以及土壤的返回电流

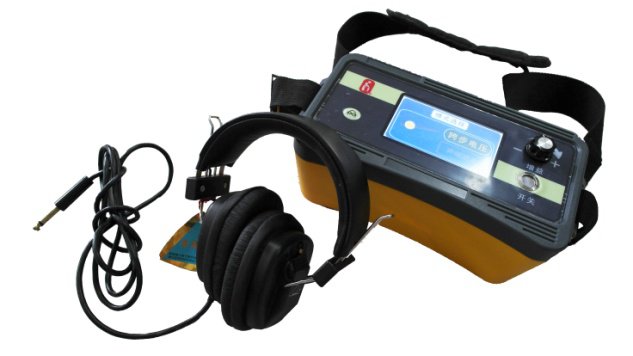

3. 3 电缆故障快测系统厂家故障定点单元——MEDD-400智能定位仪
MEDD-400电缆故障定位仪是本公司主要针对电缆故障精确定点而开发,具有高抗干扰性、高灵敏度的电缆故障精确定点测试仪器。本仪器采用低噪声设计和高性能的数字滤波器相结合，采用FIR滤波器，同时声磁同步定点与跨步电压多种工作模式集于一体，使得电缆故障的精确定点有了更多的途径。采用4.3寸高亮OLED彩色液晶显示器，使得在室外也清晰可见，直观简易的图形显示和一键式的操作模式，对各类电缆故障可精确、迅速地进行定点。
功能特点：
1.数据显示部分采用了高亮的4.3寸OLED彩色液晶显示器，使得显示界面更加清晰。
2.功能及参数调节部分采用的是一键式的可编程的脉冲编码键盘，使得操作面板更加简洁，同时
操作更加方便。
3.本仪器将对音频部分的波形进行实时采集并显示出来，可以通过观察重复性的波形特征及距离轴大致观察故障点的距离，并且观察波形操作者不易疲劳。
4.在声磁定点模式中有单次及连续模式，如果放电频率太快，间隙时间太短，用户可以选择单次模式对一次放电波形等相关数据进行仔细分析，同时单次模式下支持波形翻页。
5.在声波信号采集中采用了4种滤波频带，低频带、中频带、高频带及全频带，用户根据现场的实际情况可进行选择。
6.跨步电压部分采用波形显示，对于信号进行连续采样刷新，这样用户对于信号的连续性分析及突跳信号的分辨增强。
7.跨步电压部分多个档位细分，在调节过程中自动对于大信号进行衰减，保证测试范围内的最大电压幅度输入时，显示信号不限幅。
8.音频部分滤波处理采用FIR数字滤波技术，使得特征频带更加的明显，滤波性能更佳。
9.故障点的距离显示，在0--25m范围之内可以显示故障点的距离
10.在连续模式下，可以显示15m距离内的压缩波形，在单次模式下，可对15m距离内的波形进行展开分析。
电缆故障快测系统厂家技术参数：
1.84dB最大音量限制
2.显示故障距离，最大25m
3.音频测试精度0.1m
4.音频波形显示（15m）
5.电磁强度显示：矩形条显示，数字显示，最大值记录功能
6.自动检测脉冲信号
7.跨步电压波形显示
8.跨步电压多档位增益调节
9.显示：4.3寸高亮OLED显示器，分辨率为480×272
10.连续使用时间7h左右
11.音频增益大于110dB
12.频率范围：100Hz---1500Hz
13.低通：100---400Hz 带通：150---600Hz 高通：200---1500Hz
14.跨步电压灵敏度：0.1mV---75V
15.隔离干扰：50Hz、DC
16.体积：240mm×130mm×120mm
17.重量：≤1.4kg
18.电池：12节充电电池

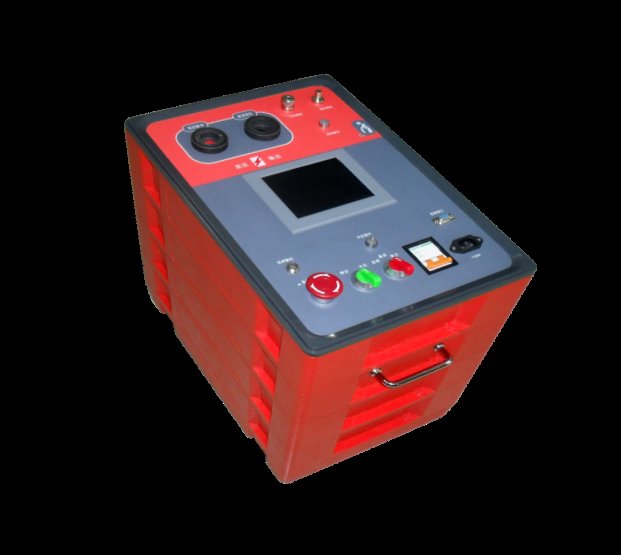

3.4 电缆故障快测系统厂家高压信号单元——MEGF-350一体化高压信号发生器
MEGF-350一体化高压信号发生器采用了世界上最先进的工艺和技术，在功能、性能和产品集成化上都远远超过了其它所有同类产品，便于携带和现场使用。采用工控技术数字化处理液晶显示界面，显示仪器的工作状态、电压高低、放电电流及放电频次，预置电压、自动升压、停机自动放完残余电量。采用了高压真空开关，仪器本身不产生放电声，因此即使故障放电点靠近高压脉冲施加端，也不会产生干扰，在短电缆故障定位中具有极大的优势。抛弃了球间隙放电机构，省去了人工调节的烦恼，仪器集成了高频高压大功率开关电源、放电棒以及高压脉冲电容，接线简单，操作安全方便。一体化设计，对被测故障电缆5秒放电一次，大大缩短故障定点时间，并且采用安全隔离模式， 对操作人员的安全提供有力保障，整机接线简单只需接一根电源线、一根高压线、一根地线，重量只相当于升压器的一半。
3.4.1电缆故障快测系统厂家功能特点：
采用封闭箱体结构，所有高压设备及高压端口均不外露，确保操作安全。
采用大屏液晶罗盘显示，更加直观的表现出放电电压及电流值。
集成化程度高，将高压开关电源、高压脉冲电容器、独特脉冲输出机构，自动放电机构、放电棒于一体，整个过程完全绝缘达到了安全第一的要求接线最简化。
电池供电，可以在没有市电的情况下正常工作
本仪器自动化成度高，具有断电后放电棒自动放电，过流自动保护的功能。特别是高压开关受控于数字脉冲电路，实现了随电压升高自动可调频率的高压脉冲发生器。
具有连续高压脉冲、高压直流、单次高压脉冲三种工作模式，用户可根据需要自行选择。如：三次脉冲采样时选直流高压，闪络采样时选单次高压脉冲，故障定点时选连续高压脉冲。
具有单次放电、周期放电功能，适应不同的电缆故障性质，适用于各种进口、国产电缆故障测试仪。
台式结构，所有控制、操作和显示器件均设置于前面板,显示直观、操作方便。
升压、打火、放电装置一体化，接线、操作简单、方便，体积小，重量轻，方便携带。
控制回路采用电子技术设计，安全性、可靠性提高。
体积小所占空间小，可在狭小的环境中安全使用。
3.4.2电缆故障快测系统厂家技术指标：
脉冲高压输出：0～35KV，负极性，连续可调
直流高压输出：0～35KV 最大输出电流：100mA
内置电容： 2uF
工作方式： 直流/单次脉冲/周期脉冲
放电周期： 5s（可订制5～30s可调）
电压指示误差：±2%
放电能量： 1800J（可达3600J）
供电电源： 220V±10% 50Hz±1%
工作条件：温度-30℃～+45℃，
相对湿度： 90%。
海拔高度：小于3000米
体 积： 350 mm×280 mm×350mm
重量： 35kg
武汉摩恩提供电缆故障快测系统厂家价格、电缆故障快测系统厂家报价，产品选型，技术支持， 电缆故障快测系统此套仪器组合属于电缆故障测试中的最强组合，代表了国内最高水平及电缆测试的发展趋势。相信随着宣传及推广，它们会迅速普及到广大电缆维护者手中，为我国的电力电缆维护做出积极的贡献。
