检测技术

电能质量分析仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

武汉摩恩提供电能质量分析仪厂家、电能质量分析仪厂家报价，产品选型，技术支持，电能质量分析仪是一体化式电能质量分析仪，是武汉摩恩在研究总结国内外电能质量监测装置特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的新一代嵌入式电能质量监测分析产品。

电能质量分析仪厂家综述
理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。
在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。
一体化式电能质量分析仪，采用先进的32位DSP处理器，12.1寸大液晶实时显示，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测分析设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。

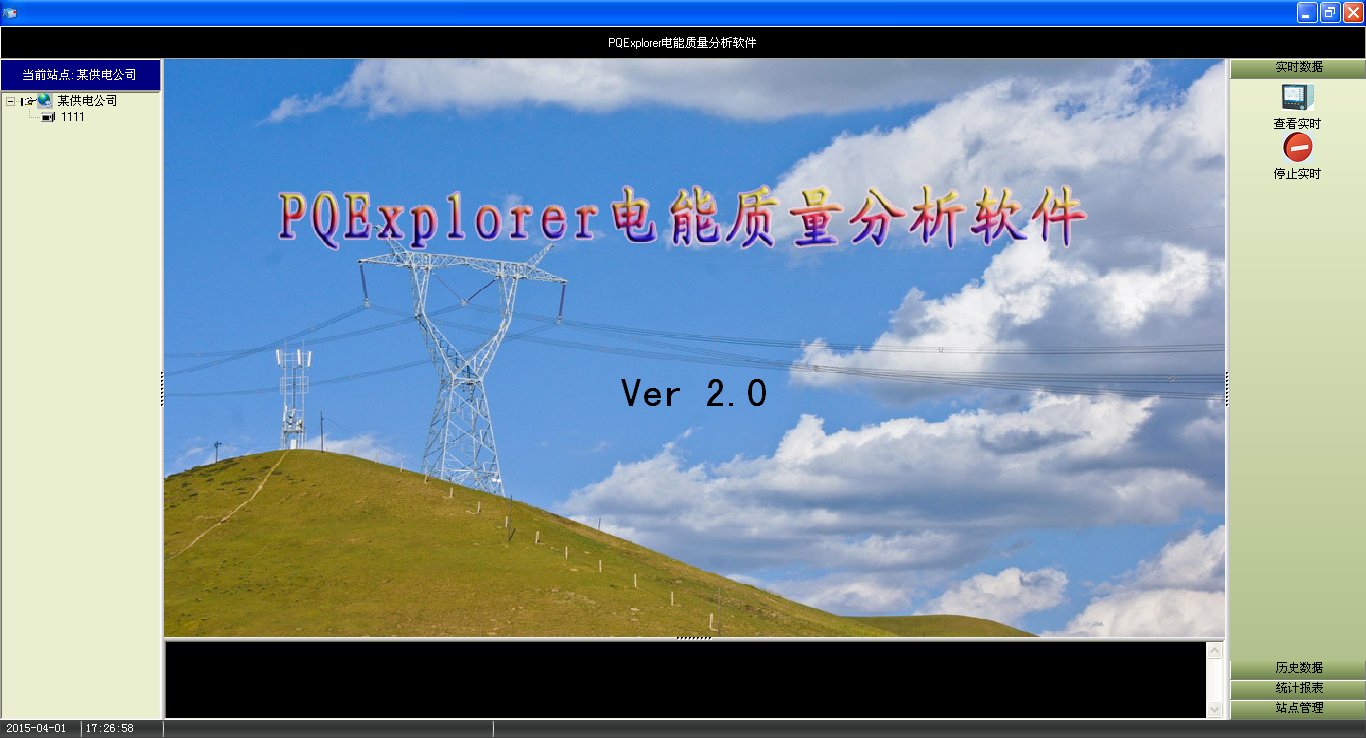

电能质量分析仪厂家开机后会直接进入如下界面
电能质量分析仪厂家开机界面

电能质量分析仪厂家装置功能特点
电能质量分析仪，是我公司在研究总结国内外电能质量监测装置特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的新一代嵌入式电能质量监测分析产品。

电能质量分析仪厂家装置特点
装置硬件平台具有如下主要特点：
1）采用Advantech公司32 位高性能PC104嵌入主板和TI 公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
2）采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
3）数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
4）采用大多CPU结构，每个通道独享一个32位的DSP,保证电能质量测量数据的实时性和准确性。
5）大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
6）采用锁相环技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；

电能质量分析仪厂家装置功能
装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。装置主要具有以下功能：
1）基本测量量
电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
2）基本监测指标
a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
b) 电压偏差；
c) 频率偏差；
d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；
各次谐波的有功、无功功率等；
3）高级监测指标
a) 间谐波；
b) 电压波动、闪变；
c) 电压骤升、骤降、短时中断；
4）显示功能
装置上面盖上带有12.1寸大屏幕LCD显示器，以图形方式显示主要电能质量监测指标的实时数据。
5）记录存储功能
可对基本监测指标和高级监测指标实时保存，统计时间间隔可设置，3Min数据（保存最大值、最小值、平均值、95％概率大值中的一项）在装置上最长保存时间为1年以上，之后按”先进先出”原则更新。
6）统计功能
装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的最大值、最小
值、平均值、95％概率大值等。
7）暂态事件触发录波功能
可根据客户要求设定事件触发条件，记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。

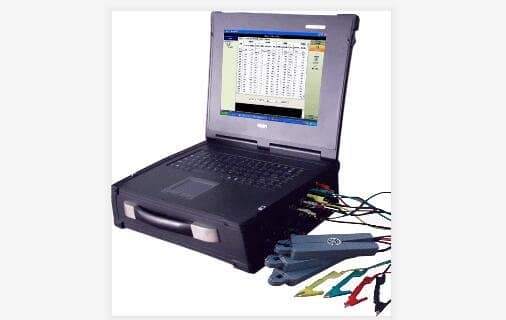

电能质量分析仪厂家仪器外形与接线
仪器外形

电能质量分析仪厂家主要技术指标
2.1 工作电源
交流：220V±10% ；50Hz±0.5Hz；谐波畸变率不大于15％
直流：220V±10%，纹波系数不大于5%
2.2 电流信号输入
输入方式：电流互感器输入；
额定值In：5A/1A；
测量范围：AC 200mA～5A或AC 50mA～1A；
功率消耗：不大于0.5VA/路；
过载能力：1.2In 连续工作；
2In 允许1s。
2.3 电压信号输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V；
测量范围：AC 0.5V～220V；
功率消耗：不大于0.5VA/路；
过载能力：1.3Un 连续工作；
1.4 Un 允许1s。
输入阻抗：大于100kΩ。
2.4 监测指标精度
1）电压、电流：0.2%；
2）功率、功率因数：0.5%；
3）频率偏差：0.01Hz；
4）电压偏差：0.2%；
5）三相电压不平衡：0.2%；
6）三相电流不平衡：0.5%；
7）谐波：符合GB/T 14549-1993 中附录D 中的A 级要求；
8）间谐波：参照/T 14549-1993 附录D 中对谐波要求的A 级；
9）闪变：5％；
10）电压波动：5％。
2.5 执行标准
�8�3《GB/T 15945-2008 电能质量电力系统频率允许偏差》
�8�3《GB 12325-2008 电能质量供电电压允许偏差》
�8�3《GB/T 15543-2008 电能质量三相电压允许不平衡度》
�8�3《GB/T 18481-2001 电能质量暂时过电压和瞬态过电压》
�8�3《GB/T 14549-93 电能质量公用电网谐波》
�8�3《GB 12326-2008 电能质量电压波动与闪变》
�8�3《GB 24337-2009 电能质量公用电网间谐波》
�8�3《电能质量测试分析仪检定规程》
�8�3《GB/T 19862-2005电能质量监测设备通用要求》
2.6 环境
正常工作温度：-10℃～+55℃；
极限工作温度：-20℃～+65℃；
相对湿度:5％～95％；
大气压力：86kPa～106kPa；
海拔：可达3000 米；
防护等级：IP50。
2.7 安全性能
1）绝缘强度
装置能承受有效值为2kV、频率为50Hz、历时1min 的绝缘强度试验，而无击穿和闪络现象。
2）绝缘电阻
用开路电压为500V 的兆欧表测量装置的绝缘电阻值，正常试验大气条件下各等级的各回路绝
缘电阻不小于20MΩ。
3）冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路
