中置柜多功能无线高压核相仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

中置柜多功能无线高压核相仪厂家简介
武汉摩恩提供中置柜多功能无线高压核相仪厂家价格、中置柜多功能无线高压核相仪厂家报价，产品选型，技术支持，中置柜多功能无线高压核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相测相序特点、验电等功能具备很强的抗干扰性，符合( EMC )标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本仪器是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。

一、中置柜多功能无线高压核相仪厂家产品简介
MEHX-9700中置柜多功能无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合1V～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。
二、中置柜多功能无线高压核相仪厂家工作原理

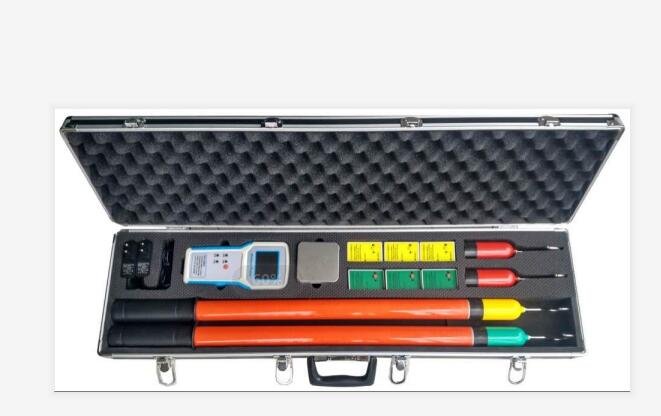

仪器由2个高压发射器X/Y、2个低压发射器X1/Y1、6个中置柜采集器X2/Y2、1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。2个发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。
三、中置柜多功能无线高压核相仪厂家安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、中置柜多功能无线高压核相仪厂家技术参数
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、电压测量范围为1V～220KV。
4、发射器和接收主机的zui大传输视距约100米。
5、真人语音提示测量结果和操作步骤。
6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。
8、无操作1小时自动关机。
9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。
10、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。
11、高压测量时泄漏电流<10uA。
12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
13、工作环境：-35℃--- +45℃ 湿度≤95%RH。
14、储存环境：-40℃--- +55℃ 湿度≤95%RH。
15、整机重量：约6KG。
16、仪器包装尺寸：长89cm*宽26cmm*高11cm。
五、中置柜多功能无线高压核相仪厂家仪器简介
1、仪器外观简介

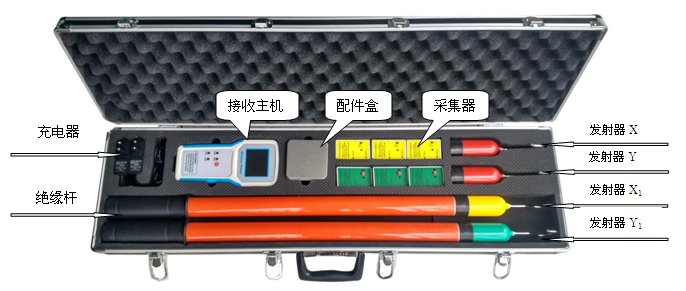

中置柜多功能无线高压核相仪厂家外观

六、中置柜多功能无线高压核相仪厂家各电压等级核相操作

电压等级与被测物	操作说明
220KV～110KV高压裸线	使用高压发射器X、Y。发射器连接绝缘杆后挂接在高压线上测量。详见高压线核相操作示意图（图2）。
66KV～6KV高压裸线	使用发射器高压发射器X、Y，或者使用低压发射器X1、Y1。当高低压发射器不可混用。发射器连接绝缘杆后钩挂在高压线上测量。详见接触高压线核相操作示意图（图2）
10KV～6KV带绝缘层电缆	使用低压发射器X1、Y1。发射器钩挂在带电线路外绝缘层上即可测量。如发射器未启动，则将其尾端（充电孔）用配置的接地线接地。
高压开关柜带电指(显)示器	使用低压发射器X1、Y1。发射器尖头端插入带电指示器，手握发射器尾部即可测量。也可用接地线将充电孔接地进行测量。详见带电显示器核相示意图（图3）。开关柜PT、CT二次侧取电点核相操作与此测量方法相同。
10KV/35KV封闭式高压柜接线T头	使用低压发射器X1、Y1。发射器连接绝缘杆后接触T头测试。详见接线T头核相操作示意图（图4）。
严格五防开关柜	使用中置柜采集器X2、Y2。将所测开关柜的母排停电，或将手车摇出。再将采集器贴在母排或手车母线上，用配置的弹力捆绑带固定。按下采集器开关，使其开机。然后开关柜通电则可测量。
380V/220V市电线路	使用低压发射器X1、Y1。发射器前端接触带电线路即可测量。

提示：部分型号开关柜装配了带电显示器，其上有取电点，可用于核相。此种方法为二次侧核相，其核相结果正确与否，依赖于L1、L2、L3与与母线的对应关系是否正确。
一般高压输电线路核相操作方法，将X、Y发射器分别用绝缘杆挂接在高压线上，主机开机后选择近距离测量界面，观看测量结果。
七、中置柜多功能无线高压核相仪厂家结果判断与分析
结果判断采用国标A级标准，同异相以30°为界。X->Y相位差≥30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。X->Y相位差<30°为同相，语音提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为Y滞后于X的相位。

测试结果	结果判断	两线路其它信息
相位差稳定为0～3度	同相	同频率等电压可并网。
相位差稳定在115～125度	异相	同频率等电压顺序。
相位差稳定在235～245度	异相	同频率等电压逆序。
相位差不稳定，0～360度循环变化	两线路频率不相同	两线路属于不同电网，且未同步相位，不能并网。
相位差在非0,120,240附近值稳定	两线路电压有差异	两线路频率相同，电压等级可能相同，但电压有差异。

提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。准同期与自同期并列操作见附录B。

检查项目	检查方法	正常现象	异常现象	异常处理
绝缘杆耐压	对照附录A检查耐压性能	泄漏电流小于10uA	泄漏电流大于10uA	更换绝缘杆
发射器功能和主机功能	主机开机，发射器连自检测试线后接市电。	发射器工作。主机显示对应发射器的信息。	发射器不工作。	发射器充电后仍不能正常工作，则发射器故障，返厂维修。
发射器功能和主机功能	主机开机，发射器连自检测试线后接市电。	发射器工作。主机显示对应发射器的信息。	发射器工作，主机无对应发射器信息。	发射器或主机故障，返厂维修。

提示：发射器和主机均应在电池电量有剩余的条件下操作。
武汉摩恩提供中置柜多功能无线高压核相仪厂家价格、中置柜多功能无线高压核相仪厂家报价，产品选型，技术支持，中置柜多功能无线高压核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相测相序特点、验电等功能具备很强的抗干扰性，符合( EMC )标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本仪器是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
