工频耐压试验操作台

来源:www.whmoen.com    更新时间:2020-07-30

工频耐压试验操作台

厂家简介
武汉摩恩提供工频耐压试验操作台厂家价格、工频耐压试验操作台厂家报价,产品选型,技术支持,工频耐压试验操作台是轻型高压试验变压器的配套设备。其性能优越,功能多,体积小,重量轻,具有使用可靠,外观美观,操作维修方便等特点。

工频耐压试验操作台厂家
一、工频耐压试验操作台厂家产品结构及面板布置示意图:
本设备为箱式或台式结构,箱式为铝合金箱,台式为铁壳喷塑,所有电器元件均装在骨架上,便于安装和维修。
本报警装置电路简单,性能可靠,具有计时、声光同步报警功能。

二、工频耐压试验操作台厂家产品使用方法:
1、按照试验要求将操作箱、变压器、被试品连接好。
2、按照被试品正常试验所需电流大小和耐压时间,设定好过流继电器电流值,时间继电器时间值。
3、接入电源,绿灯亮,将调压器手柄旋到零位。
4、按下启动按钮,一次主回路吸合,调压器受电。顺时针旋转调压器手柄,调压器升压。密切注意电压表的指示,当升到被试品规定的耐压值时,按下计时按钮并注意被试品的情况。
5、当耐压计时到时,操作箱自动发出报警声,此时应立即逆时针旋转调压器手柄至零位,按下停止按钮和计时按钮,红灯灭,绿灯亮。试验即告完毕。
6、在升压或耐压近程中,如发生短路、闪络、击穿等过流时,过流继电器动作,切断主回路。此时应将调压器逆时针旋转至零位。

三、工频耐压试验操作台厂家产品使用技术条件:
1、容量:15kVA
2、工作电压:交流380V ,三相,  50HZ
3、输出电压:400V
4、输出电流:37.5A
5、温    度:0℃~40℃
6、海拔高度:<1000m
7、相对湿度:<90%
8、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
9、连续工作时间不大于5分钟,多试品测试请间隔10分钟左右。
注:升压时要缓慢、均匀;降压时要迅速,不能直接关闭总电源,以免产生过电压,损坏设备。
四、工频耐压试验操作台厂家注意事项
1、开箱时应检查有否运输损坏或不良接触。
2、使用一段时间后应检查各电器元件是否良好,特别是调压器碳刷的接触良好。
3、严格按照程序操作。

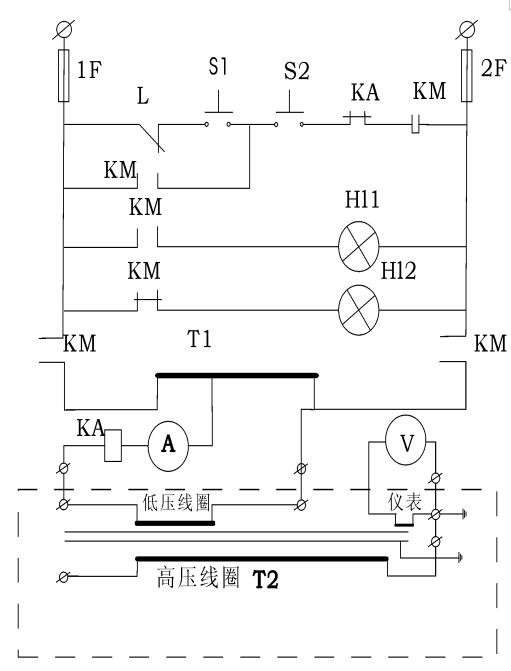

原理图如下:



工频耐压试验操作台厂家原理图
