大地网接地电阻测试仪厂家

来源:www.whmoen.com    更新时间:2020-11-12

大地网接地电阻测试仪


厂家简介
  武汉摩恩提供大地网接地电阻测试仪厂家价格、大地网接地电阻测试仪厂家报价,产品选型,技术支持,大地网接地电阻测试仪主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。


大地网接地电阻测试仪厂家
一、大地网接地电阻测试仪厂家仪器概述
目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30A。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
MEDW-5A 大地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
本仪器是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术,不需大电流测量,能在变电站强干扰环境下测得50Hz的准确数据,测量结果由大屏幕液晶显示,自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻,更能真实反映地网的实际特性。
二、大地网接地电阻测试仪厂家性能特点
1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差zui小 0.25Hz,zui大为5Hz。可用于50hz或60hz两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得 仪器具有很高的抗干扰性能,测试数据稳定可靠。
3、测量精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩,电压桩,地网阻抗、接地电阻,接地导通、土 壤电阻率等。
5、操作简单。全中文菜单式操作,直接显示出测量结果。
6、布线劳动量小,无需大电流线。
7、安全可靠。仪器具有接地保护,限流和限压保护,声光报警等功能,以确保试验人员和设备的安全。
三、大地网接地电阻测试仪厂家技术指标
1、测量范围:0~5000Ω(含电流桩阻抗)
2、分 辨 率:0.001mΩ
3、测量误差:±(读数×2%+0.005Ω)
4.抗工频50Hz 电压干扰能力:10V
5、测试电流波形:正弦波
6、测试电流频率:单频:40-70Hz 分辨率0.01Hz 随意设置
                 双频:50±0.25Hz 到 50±5.0Hz 步进0.25Hz
                       60±0.25Hz 到 60±5.0Hz 步进0.25Hz
7、zui大输出电流:5A
8、zui大输出电压:400V
9、测量线要求: 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
10、供电电源:AC220V±10%,50Hz
11、外形尺寸:440×350×210
12、仪器重量:18kg

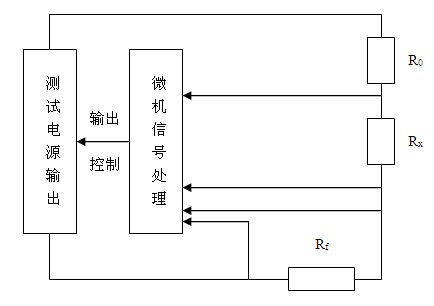

四、大地网接地电阻测试仪厂家仪器原理


大地网接地电阻测试仪厂家仪器原理







图1测量原理示意图


1、R0 回路电阻大约5~200Ω
2、Rx 测试电阻大约0~200Ω
3、Rf 标准电阻
4、测量电流线D:长度为地网对角线长度的3~5倍;线径:≥1.5mm2
5、测量电压线1:长度为0.618D;线径: ≥1.0mm2
6、测量电压线2: 接被测地网
7、测量接地线:  接被测地网。

五、大地网接地电阻测试仪厂家面板介绍



大地网接地电阻测试仪厂家面板
                     图 2面板示意图
1:电流极(C1)    2:电压极(P1)  3:电压极(P2) 4:接地网(C2)
5:232串口       6:接地柱     7:液晶屏      8:打印机
9:键盘          10:电源开关  11:220V电源插座
9:键盘区:
“”增大/存储键——修改菜单内容,采用循环滚动方式。
“”减小键     ——修改菜单内容,采用循环滚动方式。
“”功能/打印键——选择菜单项,被选中项反白字体显示。
“”启动/停止键——在【测试】选项上按此键进入测试状态。

六、大地网接地电阻测试仪厂家注意事项
1、为使测试顺利进行,测试前请先用万用表检查测试导线与地桩的接触点是否完好,并测量已放好的线是否有断路现象。
2、四极法测量时仪器会自动消除接线误差。
3、本仪器如出现其它故障,请直接与本公司售后服务部联系,请不要私自拆检。
4、测量线根据地网的大小由使用者自配。
  武汉摩恩提供大地网接地电阻测试仪厂家价格、大地网接地电阻测试仪厂家报价,产品选型,技术支持,大地网接地电阻测试仪主要用于精确测量大型接地网接地阻抗、接地电阻、接地电抗、场区地表电位梯度、接触电位差、接触电压、跨步电位差、跨步电压、转移电位、接地引下线导通电阻、土壤电阻率等接地特性参数的软硬件系统。
