数字式电力电缆故障定点仪厂家

来源:www.whmoen.com    更新时间:2019-12-03

数字式电力电缆故障定点仪厂家简介
  武汉摩恩提供数字式电力电缆故障定点仪厂家价格、数字式电力电缆故障定点仪厂家报价,产品选型,技术支持,数字式电力电缆故障定点仪配合高压信号发生器使用,提供先进的声磁波形显示的声磁同步法,对故障点进行精确定点。
数字式电力电缆故障定点仪厂家
一、数字式电力电缆故障定点仪厂家性能特点
1、声磁同步接收,抗干扰能力强。
2、声磁信号波形显示,信号和噪声易于区分。
3、光标测量声磁延时,精确判断故障点的远近。
4、可根据磁场波形的初始极性,在定点的同时进行路径探测。
5、高性能抗噪耳机监听。
6、大屏幕液晶显示,界面友好、简单易用。
7、内置大容量锂离子电池供电,配快速充电器。
8、电源管理:根据不同功能开启不同的电源通路,尽量减小功耗;若15分钟没有任何操作,仪器将自动关机;电池欠压时也将自动关机,以保护电池。
9、高防护等级,小巧便携。

二、数字式电力电缆故障定点仪厂家技术指标
1、声磁同步定点功能:
(1)声音信号通频带:中心频率400Hz,带宽200Hz。
(2)信号增益:80dB。
(3)定点精度:0.1m。
2、电源:
(1)电池:内置锂离子电池组,标称电压7.4V,容量3000mAH。
(2)功耗:300mA,可连续使用时间>9小时;
(3)充电器:输入AC220V±10%,50Hz;标称输出8.4V,DC1A。
(4)充电时间:<4小时。
3、显示方式: 320×240点阵大屏幕液晶。
4、体积:270mm×150mm×210mm。
5、质量:1.5kg。
6、使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。

数字式电力电缆故障定点仪厂家仪器组成和简介

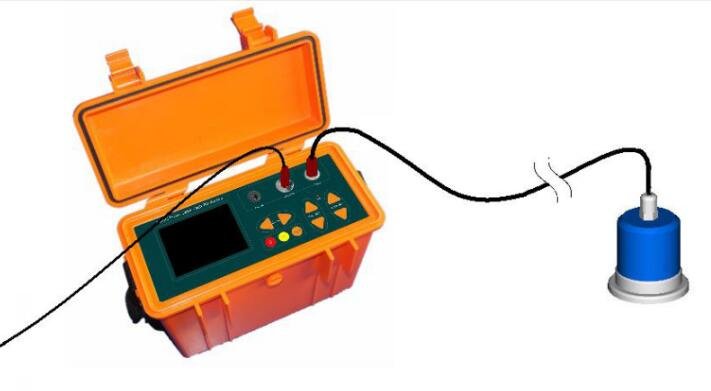

本仪器包括主机、声磁同步传感器1个、高抗噪耳机1个以及充电器。

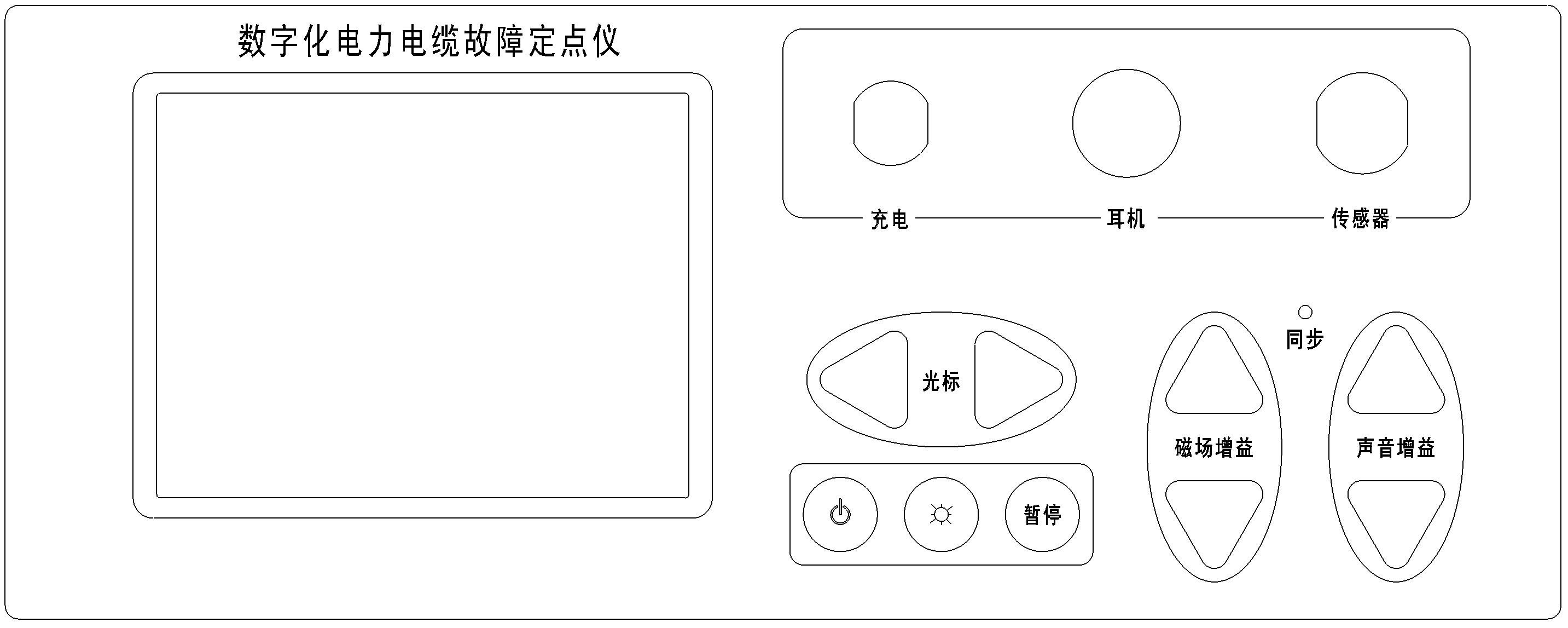

主机面板如图2-1-1所示:


图2-1-1主机面板

其中:
1. 液晶屏幕:显示各种信息,显示的内容在以后章节中有详细介绍。
2. 按键和指示灯:
(1)开关键:长按2秒钟有效,用来打开或关闭仪器电源。
(2)    键:背光键,用来打开和关闭液晶屏背光。
(3)暂停键:用来暂停磁场的同步触发,以提供足够的时间用来观察信号波形,再按一下,恢复正常同步触发。
(4)光标和 键:用来移动光标。
(5)磁场增益  +/-:用来调整同步磁场信号的增益。
(6)声音增益  +/-:用来调整测距 / 定点声音信号的增益。
(7)“同步”指示灯:磁场触发时闪亮一次。
3.接口:
(1)传感器插口:接声磁同步定点传感器。
(2)耳机插口:用来在定点模式下,接耳机监听声音。
(3)充电插口:用来接充电器,对仪器内置电池充电。

数字式电力电缆故障定点仪厂家声磁同步定点
一、数字式电力电缆故障定点仪厂家工作原理
本仪器采用波形显示的声磁同步法进行故障精确定点 ,是一种非常精确、且唯一性很好的定点方法,其原理基于传统的声测定点法,但有多项改进和提高。
当高压发生器对故障电缆进行直流高压冲击,使故障点击穿放电,放电产生的机械振动传到地面,振动信号被高灵敏度的传感器拾取,经放大后用耳机监听,便可以听到“啪、啪”的声音。这就是传统的声测法定点的基本原理。
传统的声测法定点仪一般仅使用耳机监听,或辅以表头指针摆动来分辨故障点放电声音。由于放电声一瞬既逝,而且和环境噪声区别不大,往往给经验不是十分丰富的操作者带来很大困难。
传统声测法经改进后即为声磁同步法,利用高压冲击放电瞬间的强大电磁场信号,触发一个指示灯闪亮(或表针摆动),对声音进行同步。若听到“啪、啪”声的同时看到指示灯闪亮(或表针摆动),表明听到的声音是故障点放电声。声磁同步法对声测法改进很大,但仍然主要靠人耳对声音进行判断,仍然对操作者的经验有很高要求。
本仪器利用放电脉冲磁场作为同步信号,对声音进行数字化采样,将声音波形显示出来,波形可以持续保持,避免了声音转瞬即逝的缺点,而且故障点放电波形和噪声有明显的区别,更重要的是多次放电的声音波形均非常相似,当观察到多次放电的声音波形相同时,可以明确判断已经采集到了放电声音。
现场测试时,往往已经听到故障点放电声,但仅靠声音强弱仍很难精确判定故障点位置,特别是当电缆敷设在管道里面时,困难更大。通过检测电磁信号和声音信号之间的时间差,可以解决这个问题。由于电磁信号的传播速度是光速,从电缆传播到传感器的时间可以忽略不计;而声音传播速度相比起来慢的多,为每秒几百米的量级;因此,通过检测电磁、声音信号之间的时间差,可以判断故障点的远近。当不断移动传感器,找到声磁时间差最小的点,则其下方就是故障点。应该指出,由于很难知道声音在电缆周围介质中的传播速度,也不知道电缆埋设的具体深度,所以不可能确切计算出传感器和故障点之间的水平距离。
二、数字式电力电缆故障定点仪厂家高压发生器的接线方法
声磁同步定点需要配合使用高压冲击信号发生器,并工作在周期放电状态。
1、相线对铠装接法:
当发生相地故障、相间合并对地故障,或断线合并接地故障,总之只要存在相对地绝缘损坏,均优先采用相对铠接法,其优点为故障点放电声的传播衰减较小。
如图3-2-1所示,将高压发生器的高压输出连接电缆故障相,测试地连接电缆的金属铠装。
2、相间接法:
当发生单纯相间故障(没有合并接地)时,使用相间接法。如图3-2-2所示,将高压发生器的高压输出和测试地连接两故障相,其中一故障相需进行安全接地。
3、断线故障的接法:
对于单纯断线故障(没有发生合并接地),接线示意图如图3-2-3所示:
将高压发生器的高压输出线和测试地线分别接电缆的一完好相线和故障相线,在电缆的远端将两相短路。
数字式电力电缆故障定点仪厂家仪器维护
一、数字式电力电缆故障定点仪厂家充电
当主机屏幕上显示的电池水平很低,或信号发生器“电源”指示灯闪烁时,需要对其充电,在继续使用一小段时间后,仪器将自动关机。
充电时,将充电器的输出插头插到仪器的 充电 插孔,充电器的电源插头插市电220V插座,仪器开始充电,充电器的指示灯指示充电状态,红灯表示正在充电,绿灯表示充电完成。将放完电的电池充满大约需要4小时,充不满也可以使用,超过4小时也不会损坏电池。
二、数字式电力电缆故障定点仪厂家质保和维护
若因为使用不当造成损坏(包括保修期内),或超过保修期限发生产品质量问题,我公司负责维修,维修时只收取更换的器件成本费。
仪器出现下列问题时,用户可以尝试自行解决:
不开机:可能是电池已耗光,请尝试先充电再使用。
仪器自动关机:可能是因为电池欠压自动关机,或长时间(15分钟)未进行任何操作自动关机,请尝试重新开机。
开机后立即关机:原因是电池欠压,请先对电池充电再使用。
若出现其他问题,请不要试图自行维修,以免扩大故障,请与本公司联系,以便及时维修和服务。
  武汉摩恩提供数字式电力电缆故障定点仪厂家价格、数字式电力电缆故障定点仪厂家报价,产品选型,技术支持,数字式电力电缆故障定点仪配合高压信号发生器使用,提供先进的声磁波形显示的声磁同步法,对故障点进行精确定点。
