高压开关动特性测试仪校验装置厂家

来源:www.whmoen.com   更新时间:2019-12-03

高压开关动特性测试仪校验装置厂家简介
  武汉摩恩提供高压开关动特性测试仪校验装置厂家价格、高压开关动特性测试仪校验装置厂家报价,产品选型,技术支持,高压开关动特性测试仪校验装置本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号,并能模拟高压断路器的动作,可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。

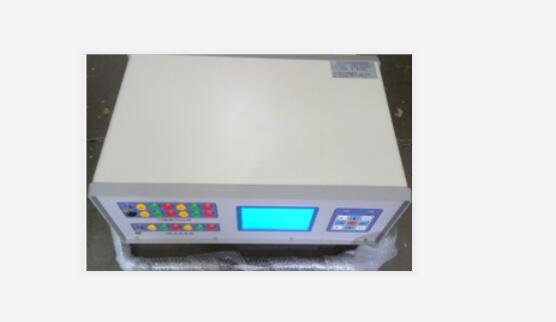

高压开关动特性测试仪校验装置厂家
一、高压开关动特性测试仪校验装置厂家主要技术指标和使用条件:
1.1 本装置可12路断口同时输出,可同时模拟12个高压断路器触头断口的合/分闸。
1.2 可同时模拟高压断路器合闸或分闸时间,可在 1-16777215μs范围内任意设置,分辨率:1μs,精度:0.001%读数±1μs。
1.3 弹跳脉冲个数可在  0-250 个范围内任意设置,弹跳频率1kHz、2kHz、4kHz、8kHz可选择。
1.4 支持不同期测试。
1.5 行程设置范围:10mm-450mm, 分辨率:0.01mm, 精度:0.1%读数±0.15mm
1.6 速度设置范围:0.1m/s-3.5m/s,分辨率:0.01 m/s,精度:0.1%读数±0.01 m/s
1.7 支持内部触发、外部触发、有源触发、无源触发。
1.8 时间校验及系统控制操作台重量 40公斤左右,行程速度校验运动平台约100公斤。
1.9 环境温度:10-30度  环境湿度:小于85%

二、高压开关动特性测试仪校验装置厂家工作原理简介:

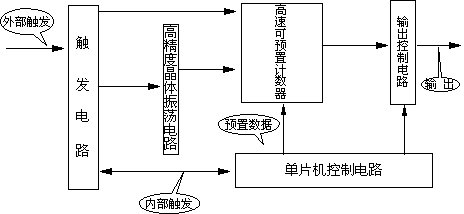

时间校准装置电路划分为:触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路,如图(1)所示。
高压开关动特性测试仪校验装置厂家工作原理
图(1)
MOEN-5210Q校准装置时间校准的特点是:
2.1 实时性强,装置努力做到了触发实时,计数实时,输出实时。为了能实现实时,触发环节采用恒流触发,计数环节采用高速可编程逻辑电路构成同步计数器,保证计数输出和基准脉冲同步,输出电路采用晶体管模拟输出。
2.2 采用高精度石英晶振,保证基准脉冲的精确性和稳定性。

三、高压开关动特性测试仪校验装置厂家仪器背板主要部分说明:
高压开关动特性测试仪校验装置厂家仪器背板

3.1  12路断口时间:
模拟高压断路器12路触头输出,前6路A1,B1,C1,A2,B2,C2与其前端黑色接地插孔共地,后6路A3,B3,C3,A4,B4,C4与其前端黑色接地插孔共地,称之为虚地。如果要同时测量12路,则要保证两个地相连。
支持每一个断口设置不同的时间,支持不同期设置。
3.2有源输入外触发:
由被校验的高压开关测试仪提供触发电压,输入触发电压的范围为:DC20-250伏。
3.3有源输出内触发:
由本校准装置提供触发电压来触发被校验的高压开关测试仪,输出电压:DC 110V左右。
3.4 无源触发端:
   主要用于对本装置进行校准。此端口无法承受电压,否则会损坏设备。
3.5 USB接口和RS232联机接口:
   USB接口主要用于设备优盘升级和数据导出功能。RS232接口用于本校准装置与计算机联机通讯使用。
   注意:输出端口可以设置成节点输出或者TTL电平输出,不管哪种输出方式,都严禁输出端口短路,短路会损坏设备。
    武汉摩恩提供高压开关动特性测试仪校验装置厂家价格、高压开关动特性测试仪校验装置厂家报价,产品选型,技术支持,高压开关动特性测试仪校验装置本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号,并能模拟高压断路器的动作,可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。
