绝缘靴耐压测试装置原理

来源：www.whmoen.com 更新时间：2019-12-03

绝缘靴耐压测试装置原理简介
武汉摩恩智能电气有限公司提供绝缘靴耐压测试装置原理、绝缘靴耐压测试装置技术资料、产品价格、厂家报价，绝缘靴耐压测试装置采用全自动升(降)压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。

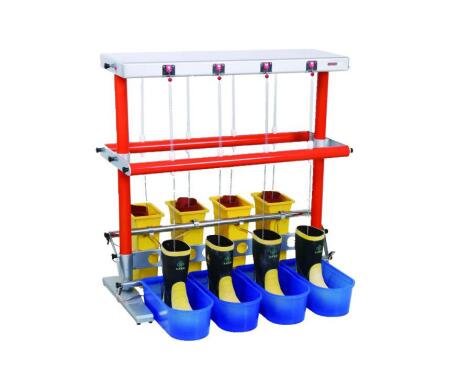

该绝缘靴耐压测试装置采用全自动升(降)压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别绝缘靴(手套)的泄漏电流，工频耐压等参数。保障了试验工作者的安全，是理想的绝缘靴(手套)专用设备。其主要特点:可同时测试3双绝缘靴(手套)，并可读取每只的泄漏电流，准确判断不合格的绝缘靴(手套);结构底部装配脚轮，可随意移动。若选配相关辅助测试夹具，可用于绝缘操作杆，绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

绝缘靴耐压测试装置原理试验步骤：
1、将水槽内加入三分之二的水，并固定在绝缘台面上。 2、将加入水的绝缘靴及绝缘手套放入水槽内，绝缘手套用探棒上的绝缘夹夹住，绝缘靴及绝缘手套上口不能弄湿，保持绝缘靴及绝缘手套上口干燥。 3、调节高压管上的松紧罗丝，将探棒深入绝缘靴及绝缘手套内的水中并拧紧松紧罗丝以固定探棒。 4、将水槽箱接桩接地，水槽箱插座接入控制箱输出插座，并将水槽箱上的每只毫安表开关拧到"断"位置上。 5、将控制箱电源插座接入220V电源，并将接地端接地。 6、设置好试验时间及过流保护值。 7、接通电源前，将调压器回到零位，合上闸刀，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。 8、顺时针匀速旋转调压器手柄升压，并密切注意控制箱仪表及水槽箱毫安表的情况。 9、如果水槽箱的毫安表有异常，将有异常的毫安表对应的毫安表开关拧到"通"位置上，以保护毫安表遭过电流损坏。 10、当到达所需电压时，打开时间继电器开关，时间继电器计时。 11、当时间继电器到达设定时间时，报警器再次报警，提醒耐压时间已到。 12、逆时针旋转调压器手柄降压，然后关掉时间继电器开关并按下断开按钮，拉下闸刀，试验结束。 13、除非试验允许，决不允许全电突然断电。 14、试验中如果被试品短路或故障击穿，过流整定器动作切断高压输出。

绝缘靴耐压测试装置原理注意事项：
1．试验人员应做好责任分工，设定好试验现场的安全距离，仔细检查好被试品及试验变压器的接地情况，并设有专人监护安全及观察被试品状态工作。
2．被试品主要部位应清除干净，保持绝对干燥，以免损环被试品和带来试验数值的误差。
3．绝缘靴手套里面装水时，应保持上口干燥，便于试验。
4．绝缘靴手套里面装水时，不宜装的过多，也不要装的太少有三分之二水即可。
5．试验过程中如发现下列不正常情况：⑴电压、电流表指示针摆动很大；⑵被试品发出不正常情况；⑶发现绝缘有烧焦或冒烟现象，应立即降压切断电源，停止试验并查明原因。

绝缘靴耐压测试装置原理随货清单：
1、水槽箱壹台；
2、控制箱壹台；
3、电源线壹根；
4、连接线壹根。

武汉摩恩智能电气有限公司提供绝缘靴耐压测试装置原理、绝缘靴耐压测试装置技术资料、产品价格、厂家报价，绝缘靴耐压测试装置采用全自动升(降)压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
