大电流发生器型号

来源：www.whmoen.com 更新时间：2020-08-12

大电流发生器型号简介
武汉摩恩提供大电流发生器型号价格、大电流发生器型号报价，产品选型，技术支持，MESQL-82系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。
一、大电流发生器型号概述
MESQL-82系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备，适用于各种开关、电流互感器和其它电器设备的电流负载试验及升温试验。
本系列的产品根据体积、重量的不同采用分体/整体式结构，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。
二、大电流发生器型号主要技术参数

型号	额定容量（KVA）		升流器额定输入		升流器额定输出		阻抗电压%	空载电流%	结构形式
型号	调压器	升流器	电流（A）	电压（V）	电流（KA）	电压（V）	阻抗电压%	空载电流%	结构形式
MESQL-6/500	6	6	27.2	220	0.5	12	＞8	＞6	整体式
MESQL-3/1000	3	3	13.60	220	0.5/1	6/3	＞8	＞6	整体/分体
MESQL-6/2000	6	6	27.30	220	1/2	6/3	＞8	＞6	整体/分体
MESQL-12/4000	12	12	30	400	2/4	6/3	＞8	＞6	整体/分体
MESQL-15/5000	15	15	37.5	400	2.5/5	6/3	＞8	＞6	分体
MESQL-150/25KA	150	150	375	400	25	6	＞8	＞6	分体

注：“升流器额定输出”栏中，左边为串联输出参数，右边为并联输出参数。如：“0.5/1”中：“0.5”为串联输出参数；“1”为并联输出参数
三、大电流发生器型号工作原理

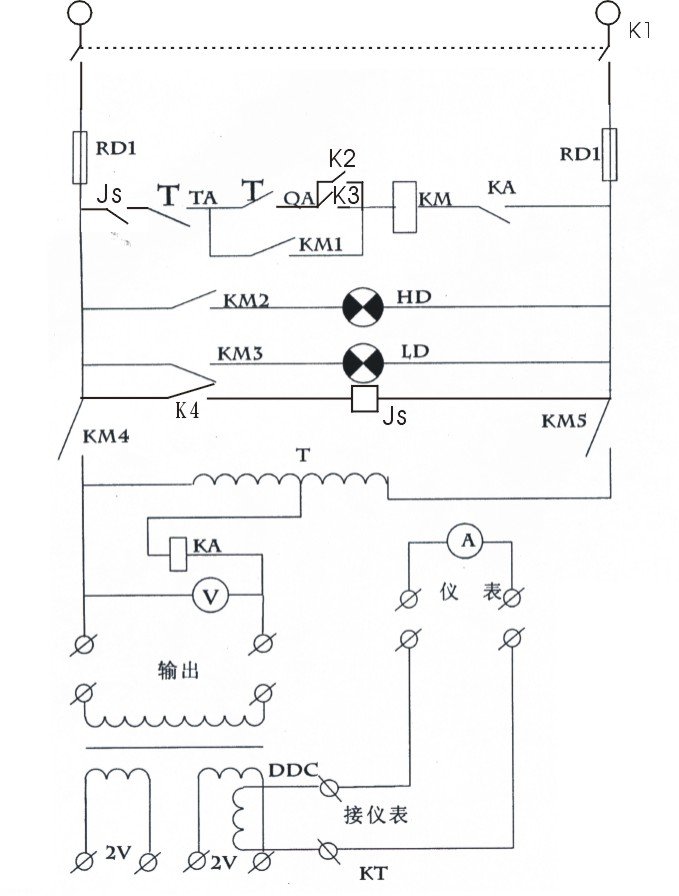

本系列产品输入工作电源后，可通过调节调压器输出电压而获得试验所需的大电流。其工作原理图如下:

TA-停止按钮 QA-起动按钮
K3-零位开关 A-电流表
V-电压表 KM-交流接触器
KT-互感器 KA-电流继电器
K1-电源开关 K2-零位切换开关
K4-计时开关 Js-时间继电器
T-调压器
HD LD-信号灯 DDG-升流器
四、大电流发生器型号注意事项
1. 本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间范围如下：
2. 新安装和长时间不用的变压器，运行前应用1500兆欧表测量线圈之间及线圈对地的绝缘电阻，在电阻值不低于0.5兆欧时，方可使用。
3. 使用中，升流变压器和操作台必须可靠接地，经保证安全。
4. 升流时应缓慢均匀，搬动时应避免过大的震动。
5. 调压器与电刷接触表面应保持清洁，视情况可用90%酒精蘸棉纱擦试干净。
6. 本设备应存放于室内清洁、通风、干燥之处。

此次该升流器为贵单位特殊定做，操作前一定要熟记操作方法，以免误操作。
