变压器直流电阻测试仪厂家

来源:www.whmoen.com    更新时间:2020-07-30

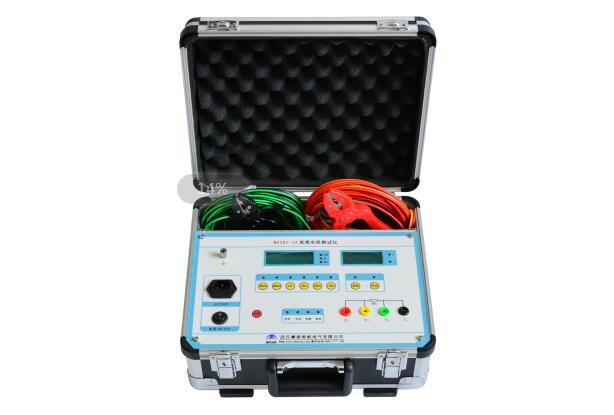

变压器直流电阻测试仪

厂家简介
  武汉摩恩提供变压器直流电阻测试仪厂家、变压器直流电阻测试仪厂家报价、价格、产品选型,技术支持,仪器采用了开关电源技术,由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。

变压器直流电阻测试仪厂家

直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了开关电源技术,由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器,其测量速度比电桥快一百多倍。仪器内装可充电电池组(12V),交、直流两用,便于现场及野外测试。

本仪器内有一个能产生直流电流的恒流源。在测量电阻时,恒流从I+、I-端向被试品馈入恒流,该电流在被测体上产生相应的电压值,这一电压值在V+、V-端取回本机,经放大后,直接用四位半LCD数字显示被试品的电阻值。

变压器直流电阻测试仪厂家技术指标
1、使用条件:
环境温度:0℃~40℃
相对温度:≤85%RH
2、测量范围:
1mΩ~20mΩ;20~200mΩ;0.2~2Ω;
20~200Ω;200Ω~2kΩ
3、测量精度:0.5级
4、分辨率:1μΩ
5、恒流源:2.00A(1uΩ~2Ω)、0.20A(2Ω~20Ω)、
0.02A(20Ω~200Ω),0.002A(200Ω~2KΩ)
6、电流表头显示范围:0.20A~2.00A
7、工作电压
直流  12V~16.8V(2.2Ah)锂离子可充电电池
交流  AC220V 50 HZ (±10 %)
8、功耗:≤15W
9、外形尺寸:335×275×175mm
10、重量:2.8kg

变压器直流电阻测试仪厂家使用方法
1.电源
本仪器为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下,建议最好使用直流电源测试,此状态下测试的数值稳定,抗工频干扰能力强。
A:直流电源测试:
开启电源开关,LCD点亮,相应2kΩ档位指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关,相应的指示灯熄灭,再转换测试夹,进行再次测试。(在按下“启停”键后测试时,将禁止换其他档位,需在停止测试后换其他挡位)
B、交流电源测试:
接上交流AC220V电源,相应的指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,关闭总电源开关(AC220V),相应的指示灯灭,放电后,再转换测试夹,进行再次测试。
C、充电:
接上交流AC220V电源,“充电“指示灯闪动,表示正在对机内的可充电池进行充电工作,电池充满后指示灯长亮。仪器在使用直流时也可根据“电量指示”了解电量的多少随时充电,仪器使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路,不会有过充现象产生)
2.测试线的联接方法:
将仪器的I+、V+、V-、I-端子与被试品按图1的方法联接好。这种联接法,可消除A、B、C、D处的接触电阻,以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx    (注意:B、C之间不要反向)。
在使用中,如果仪器随带的测试线长度不够,可使用直径相当的导线将测试线加长。
3.测量:
本仪器在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后,根据被测值的大小选定欲测的电阻档,按下该档开关,此时该档指示灯亮,四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈最好将其短路,以免电磁干扰。
4.放电:
测试完毕后可直接关断总电源。如果在感性试品,关断电源后不应马上拆线操作,应让仪器有续放电过程。一般放电至少20秒,否则电感的反电动势危害人身安全。

变压器直流电阻测试仪厂家注意事项
1.仪器在使用完直流电源测试后,应及时对机内的电池进行充电维护。
2.在直流测试过程中,发现欠压指示灯亮,应停止使用直流电源,改用交流电源测试。
3.仪器长期不用时,应定期(两个月)对仪器内的电池组进行充电维护,一般充电14小时左右,直至“充满”指示灯亮为止。
4.本仪器应避免受潮、跌落、暴晒等。
