验电器功能检测试验装置验电器的试验与接线

来源:www.whmoen.com    更新时间:2019-06-24

1、试验现场的要求:
对于适用于一定电压范围的验电器,应对应于最高额定电压U,试验应在防外界电磁干扰的试验室进行,在一定的空间中不应放置任何其他物体。当UN≤35KV空间范围为1m,当UN>35KV,空间范围为2m以上。
试验时,验电器的接触电极与试验电极相接触,指示器近似地位于环形电极的中心线上(水平轴上)。
试验电极的中心线与环形电极间的水平距离见表三:

UN
KV

ac
mm

ao
mm



UN
KV

ac
mm

ao
mm

备注

10

100

300

63—110

650

1000



35

430

300

220—330

850

1000











500

1050

1250

非标准供参考

注:1、ac为带加长接触电极的验电器(多用于变电站)试验电极与环形电极之间的距离。
2、ao为不带加长接触电极的验电器(多用于线路)试验电极与环形电极之间的距离。

表三 电极间隔距离(水平距离)

2、起动电压的测量:

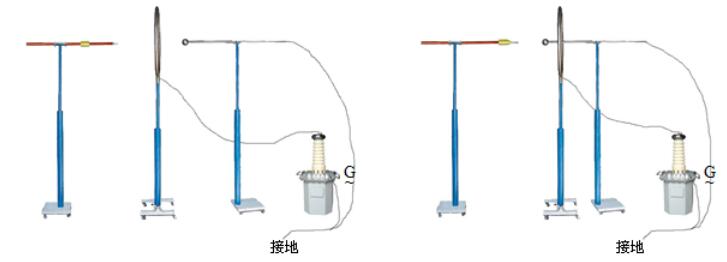

试验电极和环形电极的接线见图三:


逐渐升高试验电极上的电压,当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内,认为测试通过。
A类:单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式
0.15UN≤Ust≤0.40UN
B类:适用于一定额定电压范围,但其范围较窄的验电器。
如UN·max≈2UN·min时,起动电压Ust应满足以下关系式
0.15UN·max≤Ust≤0.40UN·min
C类:适用于一定额定电压范围,但其范围较宽的验电器。
当UN·max≈3UN·min时,起动电压Ust应满足以下关系式
0.10UN·max≤Ust≤0.45UN·min
 D类:在某些特殊的情况下,可根据用户的要求确定Ust值,并作出 在特定场合应用的说明。

3、抗干扰性试验:
同相干扰电场的影响:试验接线见图四:


图四  同相干扰电场影响的接线
试验电压应为额定电压的0.4倍或0.45倍,对于适用于一定电压范围的验电器,应按最高和最低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”,认为测验通过。
反相干扰电场的影响,接线见图五:

图五  反相干扰电场影响的接线

试验电压应为额定电压的0.6倍,对于适用于一定范围的验电器,应按最高电压的0.6倍进行试验。如果“电压存在”的显示不出现,则认为试验通过。
上述试验,都须经相应的试验变压器符号G~升压。其接线和试验略。
