MOEORW-4008 电气设备综合试验装置接地引线导通测试

来源：www.whmoen.com 更新时间：2019-05-23

MOEORW-4008 电气设备综合试验装置接地引线导通测试
操作方法：

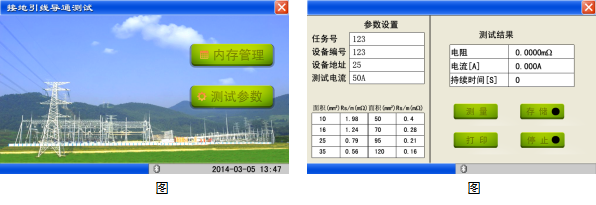

在图1-3中轻触“接地引线导通测试”进入如图6-1所示界面，测量前必须进行参数设置。轻触如下图“测试参数”按钮进入图所示界面，在此所有参数项都可以修改。

相应参数设定好后轻触“测量”按钮保存参数并进入测量状态，等数据稳定后，轻触“停止”按钮时停止当前测试，按钮上“●”变成红色，即可进行“存储”和“打印”操作。“存储”键右上方的黑色“●”变成红色，表示当前测试数据已存储。锁存键释放并有新测量数据刷新时，“存储”键右上方的红色 “●”变成黑色，数据再次锁存后可重新存储。轻触“返回”按钮返回到如下图
主要技术指标：
1.主要技术指标见下表：

输出电流	测量范围	测量精度
0~5A	1mW~10W	0.5%±3字
0~10A	1mW~10W	0.5%±3字
0~20A	500mW~10W	0.5%±3字
0~30A	500mW~10W	0.5%±3字
0~40A	200mW~5W	0.5%±3字
0~50A	200mW~5W	0.5%±3字
0~100A	100mW~5W	0.5%±3字

2．最高分辨度： 1

注意事项：
1、请在使用前仔细阅读本使用说明书，按使用说明操作。
2、自动电流挡的输出电流是尽量使用较大的电流，可能输出从0到最大值的各种电流。
3、同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱，粗线接电流接线柱，细线接电压接线柱。
4、每次测试完毕后，等待放电指示结束后再拆测试线，操作者应注意安全。
5、存储器最多可存储250次测量结果，超过250次以后最老的记录将被覆盖。
6、测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司联系，不得自行拆卸。
