互感器综合测试仪_互感器测试仪面板结构

来源:www.whmoen.com    更新时间:2019-05-14

互感器综合测试仪面板

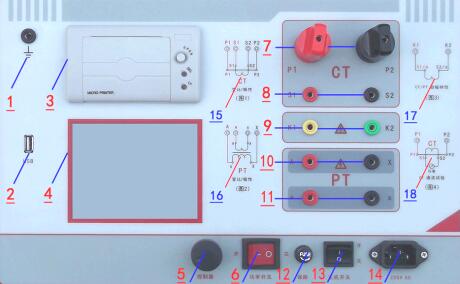

互感器综合测试仪面板注释:
1 —— 设备接地端子
2 ——通讯口
3 ——打印机
4 ——液晶显示器
5 ——控制器
6 ——过流保护(功率)开关
7 ——P1、P2:CT变比/极性试验时,大电流输出端口
8 ——S1、S2:CT变比/极性试验时,二次侧接入端口
9 ——K1、K2:CT/PT励磁(伏安)特性试验时,电压输出端口
10 ——A、X :PT变比/极性时,一次侧接入端口
11 ——a、x :PT变比/极性时,二次侧接入端口
12 ——设备保险
13 ——主机电源开关
14 ——主机电源插座
15 、16、17、18——主要功能接线简图
互感器综合测试仪操作方式及主界面介绍
7.1.控制器使用方法
控制器有三种操作状态:“左旋”,“右旋”,“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。
7.2.主菜单 (见图2)
主菜单共有“励磁”、“变比极性”、 “交流耐压”、“一次通流” 、“数据查询”、“退磁”、“返回”7种选项,可以使用控制器进行选择和设置。

图2, CT主界面

图3,PT主界面
