SQL-82大电流发生器产品结构

来源:www.whmoen.com   发布时间:2018-10-09

    SQL-82大电流发生器属于JT型可移动式结构,它由仪表指示灯板和操作板组成,仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关(钮子开关),绿色指示灯指的是电源信号,红色指示灯指的是工作信号。操作面板由启动按钮(绿色)、停止按钮(红色)以及工作系统组成。

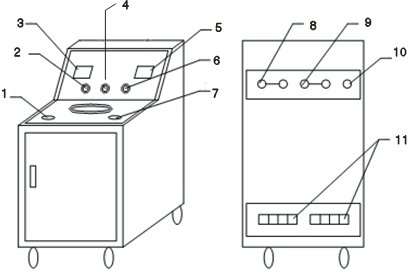

    SQL-82大电流发生器采用一次接线柱输入方式,下端有大电流发生器二次输出大电流接线端(有开门接线式和不开门接线式),其整个结构如图:
大电流发生器结构

1.启动           2.电源信号灯     3.5 电流表       4.电流选择 开关
6 输出信号       7停止按钮        8.电源接线端子   9仪表接线端子
10外壳接地端子   11. 输出接线排   11.输出接线排
