ME220B直流系统综合特性测试仪电流稳定精度测试

来源:www.whmoen.com    更新时间:2018-05-08

ME220B直流系统综合特性测试仪电流稳定精度测试
接线方式、测试过程同“电压稳定精度测试”一样,首先对参数进行设置。直流电流整定值:指被测试的直流电源系统输出电压在充电电压调节范围内变化,输出电流在其额定值的20-100%范围内变化任一值。充电机工作在稳流状态下测量。进入界面,如图十三电流稳定精度参数设置界面所示。

图十三
■负载电流整定值:指做此项试验时,被测系统的直流电源系统所需的负载。缺省值为00A,范围在0A至30A。
■直流电压整定值:被测试的直流电源系统的输出电压在其浮充电电压调节范围的任一值。缺省值为220V,范围在180V至260V,缺省值为110V,范围在80V至140V之间。
■稳流精度规定值:指直流电源系统出厂时规定值。缺省值为0.5%。但是行标中规定为1%,试验过程中,只要不超过1%既为合格。
■充电电流整定误差:指直流电源系统出厂时规定值。行标中规定为1%,试验过程中,只要不超过1%既为合格。
■充电模块编号:为方便记录,根据用户需求设置。
■点击开始键开始试验,装置将试验结果填入该表格中,如在测试过程中按面板确认键,程序停止该项试验。如图十四电流稳定精度测试界面所示。

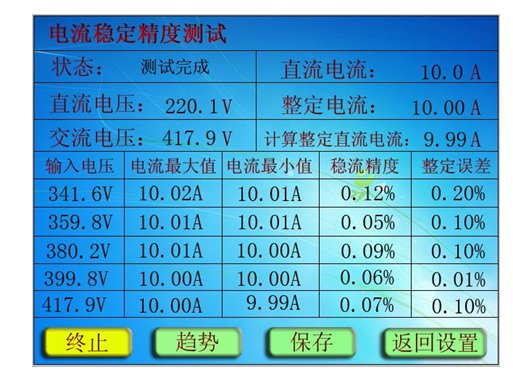

如果是逐一测试:如图十四所示

图十四

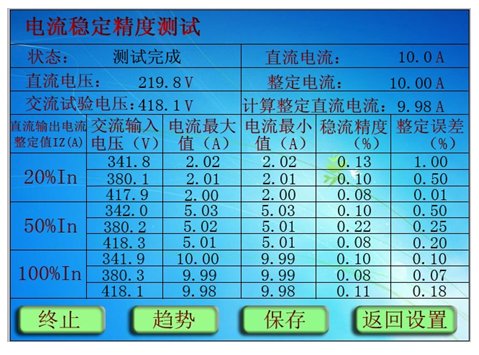

直流系统综合特性测试仪如果是连续测试:如图十五所示

图十五
直流系统综合特性测试仪试验完成,状态栏上显示“测试完毕” ,报警栏上显示:“正常终止”。
■ 若需要保存数据,请参照稳压保存数据方式。
■ 测试结束后点击稳流趋势按键,可看到电流曲线图。
■ 返回设置,需要终止测试后才能回到电流稳定精度参数界面。
■如用户需要再做其他项目试验,按返回键,返回上级菜单,直至进入主菜单做其他项目试验设置其值,重复试验。
