MEQJYC-1701绝缘油含气量测试仪参数的设定

来源:www.whmoen.com    更新时间:2018-05-07

MEQJYC-1701绝缘油含气量测试仪参数的设定
在主画面按感叹号按钮进入参数设定画面

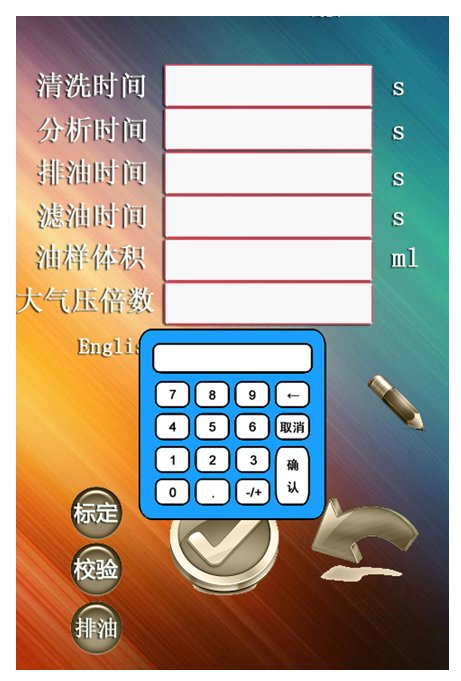

参数设定画面

1)按清洗时间设定清洗需要的时间,小键盘数字键输入时间,单位秒,按小键盘确认键确认输入,取消键取消。原始值120秒。
2)按分析时间设定分析需要时间,小键盘数字键输入时间,单位秒,按小键盘确认键确认输入,取消键取消。原始值60秒。
3)按排油时间设定排油需要时间,小键盘数字键输入时间,单位秒,按小键盘确认键确认输入,取消键取消。原始值18秒。
4)按滤油时间设定排油需要时间,小键盘数字键输入时间,单位秒,按小键盘确认键确认输入,取消键取消。原始值180秒。
5)按油样体积设定油样体积,小键盘数字键输入油样体积,单位mL,按小键盘确认键确认输入,取消键取消。原始值50mL。
6)按大气压倍数设定大气压倍数,小键盘输入数字,按小键盘确认键确认输入,取消键取消。
7)按English按钮,操作界面进入英文操作界面。
8)按标定键执行标定程序。
9)按校验键执行校验程序。
10)按排油键执行排油程序。
11)按✔键保存设置输入。
12)按↖返回主画面。


 标定:按标定按钮进入标定程序,绝缘油含气量测试仪会自动定量进油50ml,并在滤油后提示您用1ml针筒分别往脱气罐中注入空气0.3、0.7、1、1、1、1ml用来求油中含气量10%之内的校正曲线,做油样时会根据此曲线来计算出油中的含气量。注意仪器出厂前已经详细标定,在使用过程中一般不需要标定,如果确实需要重新标定,您必须要选择密封性很好的针筒,并把针芯一端浸一些变压器油后再插入针管内,以针芯和针管的配合处充满油为最佳,这样油可以更好地帮助针筒起到密封作用,也可以涂些硅脂等帮助密封。
 校验:是用来检验绝缘油含气量测试仪标定得是否准确,按标定按钮后绝缘油含气量测试仪就进入检验程序,在自动进油和滤油后绝缘油含气量测试仪会提示您注入气体,您可以根据自己需要注入任意量的气体,在注入气体后请按确认键,仪器会在测量结束显示含气量的同时提示您再次注入气体,如此类推可以测量任意次数,在需要退出检验程序时,必须按取消键后程序才会自动退出并进行排油,然后退出该菜单。
