MEQJYC-1701绝缘油含气量测试仪的安装与注意事项
1、绝缘油含气量测试仪开箱后,首先应按说明书最后的装箱单进行开箱检查,在判断仪器可能被重摔的情况下,应该打开仪器上盖进行检查,详细检查安装在前面板上的线路板和电线有无压断和脱落现象,整机线缆有无摔断,及后面板上各连接是否正常,在确认完整无损后,才可进行安装,否则应该进行恢复后在安装。

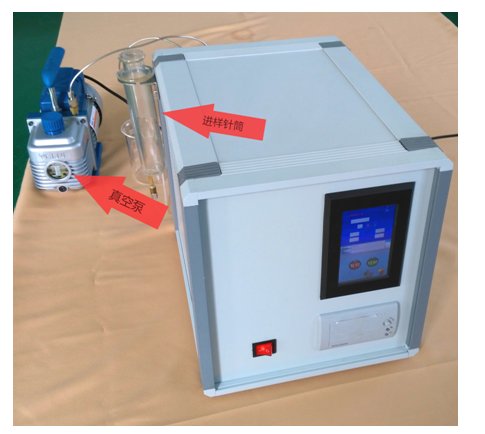

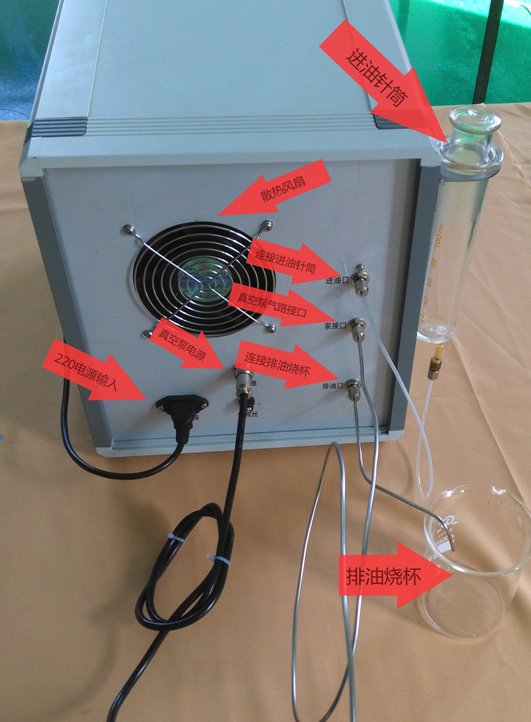

2、按照下图安装所有附加设备和连接管道:

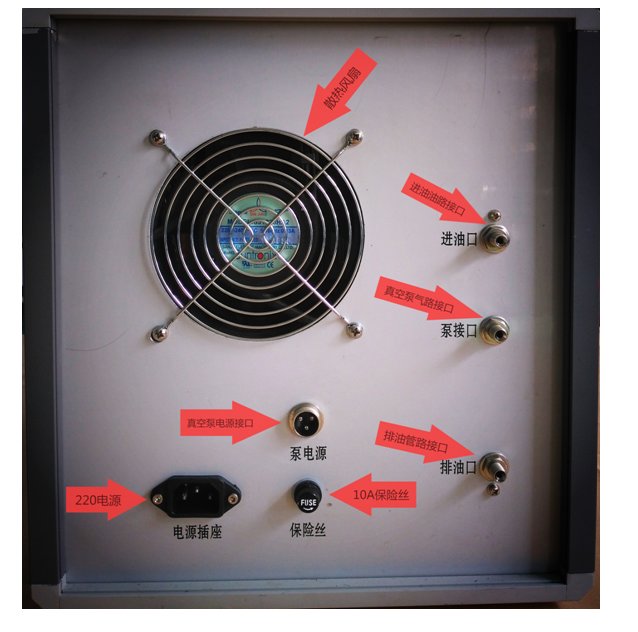

绝缘油含气量测试仪后面板上有进油接口、真空泵接口、排油接头、真空泵(电源)、电源插座、保险丝座、电源开关等。
 a、 进油接口连接配件中的较短的一段3mm聚乙烯管,其另一端连接是接取样针筒的针筒接头;
b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接;
c、排油接口用配件中较短的一般3mm不锈钢管接出,另一头用一容器接排出来的废油;d、真空泵(电源)与真空泵上所带的三芯航空插头相接;
e、 电源插座与配件中的电源插头相连;
f、保险丝座中保险丝应在5A;
g、电源开关用以控制绝缘油含气量测试仪的总电源;
h、针筒支架用配件中二个M3螺丝按编号固定在绝缘油含气量测试仪左面的后上角M3螺纹孔中,开孔朝外向上。

 3、请注意绝缘油含气量测试仪每次排油必须排尽,在排油程序中排油管中有气体排出证明油已排尽,如果排油时间过长或过短可以通过重新设置排油时间来达到最佳。
 4、绝缘油含气量测试仪在测试一个油样后,含气量结果会一直保留在显示屏幕上,如果您要做下一个油样,必须按复位键使绝缘油含气量测试仪回到预备状态,显示请启动后再按启动键仪器才会执行下一测试程序。
 5、 在预备状态下如果1分钟之内没有操作绝缘油含气量测试仪。仪器会自动关闭电磁阀电源进入睡眠状态,可防止电磁阀因长时间通电而带来的损坏。
