MOEN-1375绝缘电阻表检定装置使用方法

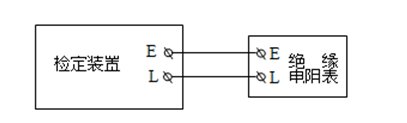

1、测量电子式绝缘电阻表时,请按图1接线,对普通绝缘电阻表来讲,接线相同,只需要将表夹持在恒速器上,使绝缘电阻表作匀速转动就可以了。
2、依照被测绝缘表的额定电压及被测项目选定多功能试验箱的电压表量程,“电压种类”开关和“测量功能”等开关放置在合适位置,例如:测500V绝缘电阻表的开路电压时,“量程”开关置于500V档,“电压种类”开关置Uk档,其它开关都置于“OFF”档。开机预热5分钟。


3、接通电子式绝缘电阻表的电源开关或启动恒速器,绝缘电阻表检定装置开始测量,待被测电压值显示稳定后,就可读取中值、跌落、开路或峰值电压。需要说明的是各开关位置放置一定要正确,如:测量开路电压、峰值电压时,“中值电阻”开关和“跌落电阻”开关必须放置在“OFF”位置,测量中值电压时,选定好相应的中值电阻值,“跌落电阻”开关必须置于“OFF”位置,反之测量跌落电压时,选定好相应的跌落电阻值,而“中值电阻”开关必须置于“OFF”位置。
4、若要测短路电流时,需将“量程”开关置于Id 20mA或2mA档,“测量功能”开关置于I档,其它开关都置于“OFF”档,即可测量短路电流。
总之要完全按照附录1表中所规定的测量不同项目的开关位置进行测量,以免影响测量数值的准确性。
