MEGT-R 杆塔接地电阻测试仪使用方法

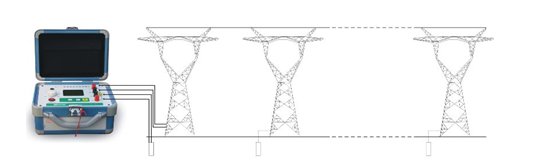

使用示意图如图3所示。


图3  MEGT-R型杆塔接地电阻测量仪测量杆塔接地电阻示意图
1、检查被测杆塔的避雷线与杆塔是否直接连接,若两者绝缘需进行短接。
2、断开被测杆塔与地网的连接。
3、用导线将被测杆塔的所有接地引下线并联。
4、将两个测试钳按颜色对应,分别插入杆塔接地电阻测试仪面板上的C1、P1和C2、P2处。
5、将测量仪接入被测杆塔塔身与并联的接地引下线之间。
6、打开电源,按下“测量”按键。
7、等待测量值稳定后读取接地电阻值。
8、测量完毕,长按“停止”按键停止测量,关闭电源。
