MECR-M50接地线成组直流电阻测试仪菜单选项及按键操作
接线正确无误后,打开电源开关,屏幕显示如图二。


  图二
屏幕显示菜单各选项分别是:
(1)“选择电流”:选择接地线成组直流电阻测试仪测试电流,分别为30A、40A、50A,用选择键进行选择。选择完成后按循环键进入下一选项除光标在导线长度外,光标在任何一项按启动键即可启动测量。
(2)“导线长度”:被测接地线两点间的距离,单位 米,默认值 00000。当光标在此选项时,可用选择键进行修改,启动键移动光标,直到修改到最后一位,按循环键进入下选项。
(3)“线截面积”:被测接地线截面积,单位 mm2   默认值 50,分别为50、70、95、120、35等常用规格的导线截面积,按选择键选中与被测接地线一致的截面积,按循环键进入下一选项。
(4)“数据查询”:此选项的目的是对已存储的数据记录进行查询
(5)“参数设置”:此选项包含液晶亮度调节,数据区清零,接地线成组直流电阻测试仪固定参数(不得修改)。
(6)以被测短路接地线实例具体说明按键操作。
导线长度:   5.3m
导线截面积: 70 mm2
选择电流:30A

按要求接好测试线,插上电源线,打开电源开关,等进入选择界面后按选择键选择30A电流,按循环键进入“导线长度”,当按选择键修改数据位,按启动键移动数据位,选定长度5.3米后,按循环键进入“线截面积”选项,按选择键进行选择,选中“70 mm2”后,按启动键键启动测量过程,屏幕显示测试结果,如图三。

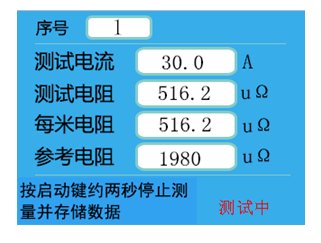

     图三
屏幕中各项代表的含义:
测试电流:接地线成组直流电阻测试仪实际输出电流值为30.02A;
测试电阻:被测导线为5.3米的总阻值。
每米电阻: 被测导线平均每米电阻值。
参考电阻:截面积为70 mm2的被测导线平均每米参考阻值。
当每米电阻小于等于参考电阻:可以判断出所测导线符合要求,产品合格,否则产品不合格,本判断结果只能针对部分铜质材料接地线,不能全部以此做为判断依据。此时,自动数据进行存储,如果想打印数据,长按选择键可进行打印测试结果;按复位键结束测试,接地线成组直流电阻测试仪变为初始界面。
数据查询时,选择键和启动键可对存储数据进行循环选择。
